Pořízení fasádního obkladového systému: Klíčové parametry, které je třeba zahrnout do dokumentů RFQ

Nejdražší zkratkou při pořizování fasády je výběr dodavatele fasádního obkladového systému bez kompletní žádosti o cenovou nabídku. Na pobřežním komerčním projektu dodavatel porovnal tři téměř identické nabídky na konzoly pro obklady z přírodního kamene a vybral nejnižší cenu; díly dorazily na konstrukčních výkresech z pozinkované oceli místo nerezové třídy 304 a během šesti let se objevily skvrny od rzi. Jiangsu Aozheng Metal Products Co., Ltd., výrobce zalévaných kotevních kanálů, opláštění podpěrných konzol, podříznutých kotev a příslušenství pro upevnění prefabrikovaného betonu, vidí tento vzor opakovat vždy, když požadavek na nabídku vynechá technické parametry. Tento článek definuje měřicí body, které patří do každého fasádního obkladového systému RFQ, od hodnot zatížení a tříd materiálu až po tolerance nastavení a požadavky na dokumentaci.

RFQ převádí požadavky projektu na závazky dodavatele

RFQ je technický smluvní základ balíčku obkladů. Každý parametr, který vynecháte, je rozhodnutím, které za vás učiní váš dodavatel, obvykle ve směru nižších výrobních nákladů.

Výrobní oddělení mohou vyrábět pouze to, co definuje dokument nabídky. Pokud v RFQ není uvedena třída nerezové oceli, dodavatel určí cenu třídy, která získá zakázku, nikoli třídy, kterou budova potřebuje. Stejná logika platí pro geometrii držáku, tloušťku povlaku, zkušební protokoly a balení.

• Konstrukční zatížení a požadované únosnosti
• Materiálová třída a systém ochrany povrchu
• Geometrie, rozsah nastavení a rozměry rozhraní
• Stav podkladu a způsob montáže
• Povinnosti týkající se dokumentace, testování a sledovatelnosti

Konstrukční a nosné parametry

Hodnoty zatížení musí být zapsány jako čísla s jednotkami, nikoli jako kvalitativní popisy, jako je těžký nebo standardní. V RFQ musí být uvedeno, která odolnost je požadována: charakteristická pevnost nebo návrhová odolnost a pod jakým bezpečnostním faktorem.

Vlastní zatížení zahrnuje celkovou hmotnost panelu, vlastní hmotnost konzoly a případnou izolaci nahromaděnou za opláštěním. Zatížení větrem, často rozhodující zatížení na výškových fasádách, musí být udáno jako tlak nebo sání v kilopascalech pro každou zónu fasády. Požadavky na seismické a tepelné pohyby rozhodují o tom, zda nosný systém potřebuje drážkové otvory nebo posuvné spoje. Meze průhybu, často vyjádřené jako zlomek rozpětí, jako je L/200, chrání geometrii spoje panelu.

Nastavitelný úhel L z nerezové oceli pro obkladové systémy Precizně navržený 3osý nastavitelný držák pro odvětrávané fasády, dostupný v AISI 304 nebo 316L, se zatížením až 12 kN, vyrovnává nerovnosti podkladu a tepelné pohyby. Zobrazit produkt →

Třída materiálu a povrchová ochrana

Třída materiálu je závazek k trvanlivosti. Odložení tohoto rozhodnutí až po fázi RFQ téměř zaručuje náhradu, protože tlak na cenu tlačí dodavatele směrem k nejlevnější slitině nebo povlaku, který stále vyhovuje psaným slovům.

Nerezová ocel třídy 304 a 316 jsou dvě nejběžnější volby pro konzoly fasádního obkladu a kotevní kanály. Stupeň 316 přidává molybden, který zlepšuje odolnost vůči chloridům a činí jej výchozím pro pobřežní prostředí a prostředí s rozmrazovací solí. Žárově zinkovaná ocel (HDG) má obvykle zinkový povlak o tloušťce 70 až 85 mikrometrů a je vhodná pro průmyslové projekty nebo projekty ve vnitrozemí s nízkou vlhkostí. Pozinkované galvanicky pozinkované díly jsou určeny především do interiéru nebo dočasně chráněných podmínek a rychle reziví ve fasádních vlhkostních cyklech.

Výběr materiálu by měl být před nabídkou obálky zkontrolován podle expoziční zóny. Praktický průvodce výběrem nerezových obkladových konzol převádí podmínky expozice do rozhodnutí o třídě a kontrolách zatížení.

Geometrie, rozsah úprav a rozměry rozhraní

Geometrie rozhoduje o tom, zda lze držák vůbec nainstalovat. Rozsah nastavení rozhoduje o tom, zda jej lze na místě vyrovnat.

Tloušťka panelu řídí šířku drážky nebo hloubku zářezu podpěry. Panely z přírodního kamene od 20 do 30 milimetrů, keramické dlaždice od 10 do 18 milimetrů a hliníkové kompozitní panely od 3 do 6 milimetrů vyžadují každý jiný rozsah uchopení. V RFQ by měla být také uvedena délka ramen konzoly, rozteč drážky a kompatibilita závitových částí s vybraným kotevním kanálem nebo T-šroubem. Polohy zalití nejsou nikdy dokonalé, proto specifikujte požadovaný rozsah nastavení ve vertikální i horizontální ose v milimetrech a ověřte, zda jej držák poskytuje skrz drážkové otvory nebo závitové vložky.

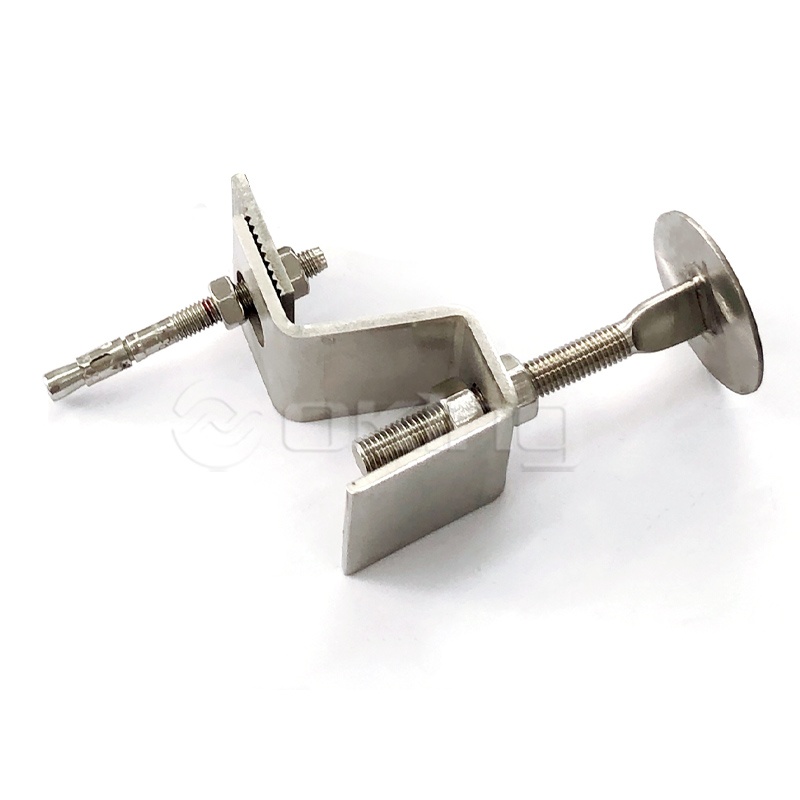

Kotva Z z nerezové oceli pro kamenné obvodové stěny Do sebe zapadající konzoly ve tvaru Z poskytují bezpečné připevnění obkladů z kamene a dlaždic, odolávají zatížení větrem a seismickým silám. Vhodné pro nerovné podklady vyžadující úpravu terénu. Zobrazit produkt →

Stav podkladu a způsob instalace

Zalité a dodatečně instalované fixační systémy odpovídají na různé strukturální otázky. V RFQ musí být uvedeno, který systém návrh předpokládá, protože výměna jednoho za druhý mění chování při zatížení, vzdálenosti od okrajů a pořadí instalace.

Zalité kotevní kanály jsou před zalitím zapuštěny do betonu a jsou preferovaným řešením pro fasády z těžkého kamene, terakoty a prefabrikovaného betonu. Později jsou přidány dodatečně nainstalované dilatační, podříznuté a chemické kotvy; podříznuté kotvy jsou obvyklou volbou pro prasklý beton a seismické oblasti. V RFQ by měla být uvedena třída pevnosti betonu, například C25/30, tloušťka prvku, vzdálenosti od okraje a rozteče a požadovaná kategorie provedení pro beton s trhlinami nebo bez trhlin.

• Třída betonu a minimální tloušťka prvku
• Vzdálenost od okraje a rozteč kotev
• Klasifikace betonu s trhlinami nebo bez trhlin
• Způsob vrtání a povolené vybavení
• Kategorie požární nebo seismické výkonnosti

Žárově pozinkovaný zalévací kotevní kanál Zapuštěný žlab pro těžké fasády, dostupný v profilech válcovaných za tepla a za studena s různými rozměry a nosností. Vhodné pro popraskaný beton a seismické oblasti, poskytuje nastavitelné kotvení. Zobrazit produkt →

Výběr kanálu závisí na typu profilu, materiálu a geometrii ukotvení. Navádění na jak vybrat zalitý kotevní kanál pokrývá rozdíly mezi válcováním za tepla a za studena a výběrová kritéria, která patří do vaší RFQ.

Požadavky na shodu, dokumentaci a dodání

Nabídka bez materiálových certifikátů a zkušebních protokolů je cenou, nikoli návrhem. V RFQ by měly být uvedeny dokumenty, které dokazují, že se produkt bude chovat tak, jak je uveden v nabídce, a jejich dodání by mělo být podmínkou přijetí.

Sledovatelnost spojuje dodanou dávku s datem výroby a historií materiálu. Bez něj nelze vadnou kotvu identifikovat nebo zkontrolovat, dokud je fasáda stále v provozu.

1. Materiálové certifikáty pro každou třídu použitou v držáku nebo kanálu
2. Zpráva o zátěžové zkoušce nebo statickém výpočtu s definovanými bezpečnostními faktory
3. Zpráva o rozměrové kontrole potvrzující uvedené tolerance
4. Ověření tloušťky povlaku nebo povrchové úpravy
5. Balení, značení a incoterms pro exportní dodávky

Kompletní RFQ je nejlevnější nástroj kontroly kvality na fasádním projektu. Převádí architektonickou myšlenku na vymahatelné závazky dodavatele a zabraňuje záměnám materiálu a geometrie, které způsobují většinu poruch opláštění.

Často kladené otázky o pořízení fasádního obkladového systému

Které parametry nejčastěji chybí v RFQ na fasádní obklady?

Třída materiálu a tolerance nastavení jsou dvě nejčastější opomenutí. Mnoho RFQ uvádí typ držáku, ale ne jakost nerezové oceli nebo povolený rozsah nastavení na místě, takže dodavatelé mohou nabízet díly, jejichž výroba je levnější, místo dílů, které odpovídají konstrukci.

Měla by RFQ specifikovat jakost nerezové oceli pro každý obkladový držák?

Každý držák potřebuje definované materiálové rozhodnutí, ale řešením není vždy nerezová ocel. Žárově pozinkované konzoly mohou být technicky vhodné v suchých vnitrozemských podmínkách, zatímco pobřežní a průmyslové fasády obvykle vyžadují nerez 304 nebo 316. V RFQ musí být stupeň výslovně uveden, aby byly všechny nabídky porovnány na stejném základě.

Jak může kupující ověřit údaje o zatížení, které poskytuje dodavatel?

Zeptejte se na základ uvedených hodnot. Spolehlivá odezva RFQ zahrnuje zkušební zprávu, poznámku k výpočtu nebo normu, podle které byl výrobek testován, a jasně odlišuje charakteristické hodnoty od návrhové odolnosti. Pokud dodavatel nemůže poskytnout tento důkaz, považujte uvedenou hodnotu zatížení za neověřenou.

Co by měla obsahovat RFQ pro zapuštěné kotevní kanály?

Typ profilu (válcovaný za tepla nebo za studena), jakost materiálu, délka kanálu, detail ukotvení, kompatibilní velikost T-šroubu, směr zatížení a vzdálenosti od okrajů, třída pevnosti betonu a ochrana proti korozi. Tyto parametry společně určují, zda lze kanál nainstalovat a ukotvit s odolností, kterou návrh očekává.
