Jaké jsou kritické nosné faktory, které je třeba vzít v úvahu při výběru nosných konzol pro opláštění pro výškové projekty?

V architektonickém inženýrství výškových budov je fasádní systém první linie obrany proti vlivům prostředí. Výběr správného opláštění nosných konzol není pouze záležitosti geometrie, ale komplexního výpočtu strukturální integrity. Jiangsu Aozheng Metal Products Co., Ltd. , přední průmyslová a obchodní společnost, se specializuje na výzkum a vývoj a výrobu architektonického hardwaru z nerezové oceli, hliníkové slitiny a uhlíkové oceli. S roční výrobní kapacitou přesahující 2 000 tun a stopou na elitních trzích, jako je Německo, Itálie a Spojené království, poskytujeme špičkové řešení, která zajišťuje přísné bezpečnostní požadavky moderních mrakodrapů.

1. Konstrukční mrtvá zatížení a mez kluzu materiálu

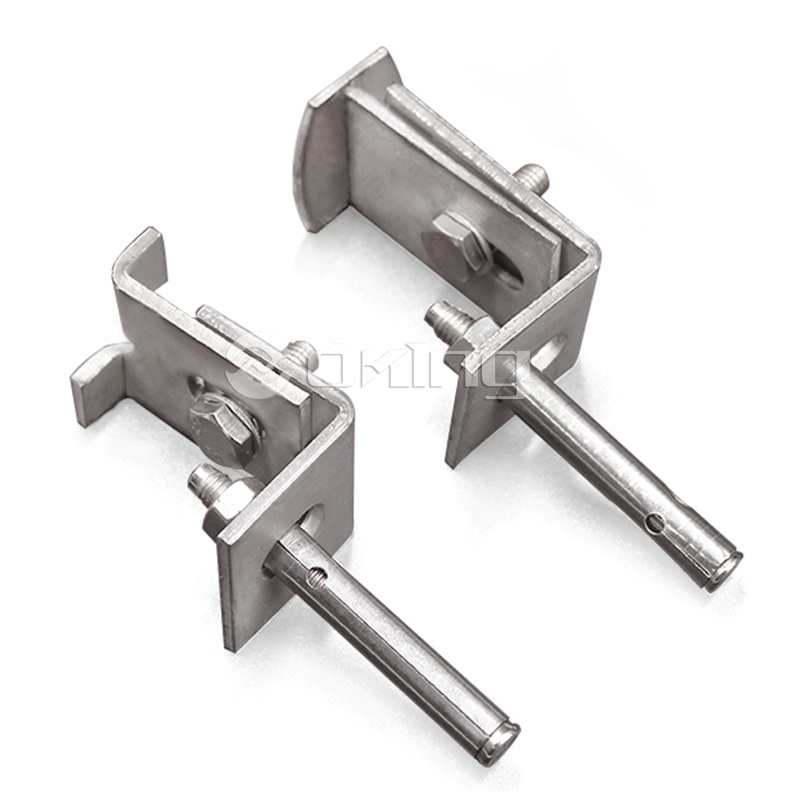

Primární funkce každého nosného systému je udržet vlastní zatížení vnějších panelů. Pro výškové projekty zahrnující přírodní kámen nebo těžké kompozitní panely, kamenné obklady z nerezové oceli jsou často upřednostňovány kvůli jejich vynikající pevnosti v tahu a odolnosti proti korozi. Inženýři musí vypočítat gravitační sílu na konzolu a zajistit, aby materiál nepřekročil svou mez pružnosti. Nerezová ocel (jako je třída 304 nebo 316) nabízí vyšší únosnost ve srovnání s uhlíkovou ocelí v tenkostěnných profilech, zatímco hliníková slitina je upřednostňována pro snížení systémů předstíněných kvůli svému poměru hmotnosti a pevnosti.

Zatímco nerezová ocel poskytuje nejvyšší konečnou pevnost v tahu pro vysoce namáhané aplikace, hliníková slitina nabízí významné výhody při snižování celkové hmotnosti budovy pro středně až výškové konstrukce.

zdroj: ISO 22111:2024 Základy pro navrhování konstrukcí — Všeobecné požadavky

2. Dynamické zatížení větrem a tlakem na fasádu

Výškové budovy jsou vystaveny extrémním tlakům větru, které exponenciálně rostou s výškou. The opláštění nosných konzol musí být zkonstruován tak, aby odolal jak přetlaku (tlačí na budovu), tak negativnímu sání (odtažení panelů). Pro přizpůsobení se těmto dynamickým silám, an nastavitelné hliníkové obkladové konzoly Často se používá systém, který umožňuje vyladěnou instalaci, která zajišťuje rovnoměrně rozložení zatížení větrem přes pomocný rám. Nezohlednění vibrací způsobených větrem může časem vést k únavě kovových součástí.

Podle technických průlomů v testování ve větrných tunelech z roku 2024 jsou moderní držáky nyní navrženy tak, aby vydržely „špičkové sací zóny“ v různých výškových budovách, kde může být rychlost větru 1,5 až 2krát vyšší než na rovných površích.

zdroj: ASCE 7-22 Minimální návrhové zatížení a související kritéria pro budovy (dodatek 2024)

3. Tepelné mosty a řízení expanze

U vysoce výkonných obvodových plášťů budov je kritická tepelná účinnost nosného systému. Kovové konzoly často fungují jako tepelné mosty, odvádějí teplo ven z budovy. Chcete-li s tím bojovat, a tepelně rozbitý nosný systém opláštění izolační rozpěrky k oddělení konzoly od primární konstrukce budovy. Kromě toho, těžké fasádní nosné konzoly musí umožňovat lineární tepelnou roztažnost obkladových panelů. Bez této pružnosti by výsledné vnitřní napětí mohlo způsobit prasknutí panelů nebo smyk konzole.

Na rozdíl od pevných upevnění z uhlíkové oceli, a obkladový držák s tepelným mostem výrazne zlepšuje U-hodnotu nástěnné sestavy, snižuje riziko kondenzace a spotřeby energie.

4. Seismická odolnost a nastavitelnost ve více osách

Pro projekty v seismických zónách, opláštění nosných konzol musí umožňovat posun mezi patry – pohyb mezi patry během zemětřesení. To vyžaduje systém, který podporuje pohyb ve třech osách, aniž by ztratil svou nosnost. Jiangsu Aozheng Metal Products Co., Ltd. využívá pokročilé automatizované procesy řezání a svařování k výrobě držáků, které vyžadují nezbytnou toleranci pro seismickou bezpečnost při zachování přesnosti požadované pro špičkovou estetiku.

Průmyslové normy pro rok 2025 zdůrazňují, že „tažnost“ materiálu držáku je stejně stejně jako jeho tvrdost, což zajišťuje, že se systém bezpečně deformuje, než aby praskl při náhlém nárazu.

zdroj: EAD 090062-00-0404: 2024 Sady pro vnější obklady stěn

Závěr: Profesionální přesnost při fasádě

Výběr z opláštění nosných konzol pro výškové projekty je velmi důležité technické rozhodnutí. Od zvládání mrtvého nákladu s kamenné obklady z nerezové oceli k neutralizaci sání větru s nastavitelné hliníkové obkladové konzoly , každý detail se počítá. Jako významný dodavatel stavebních materiálů v Číně a na Středním východě se společnost Aozheng Metal Products zavázala poskytovat velkým stavebním společnostem a architektonickým týmům světové třídy specializovaný hardware, který potřebuje pro udržitelné, bezpečné a krásné fasády.

Často kladené otázky (FAQ)

• Proč je nerezová ocel preferována pro obklady z výškového kamene?
  Nerezová ocel poskytuje nezbytnou odolnost proti korozi po desetiletí vystavení a vysokou mez kluzu potřebnou k velkému velkému zatížení přírodním kamenem v extrémních výškách.
• Jaká je výhoda použití obkladové konzoly s tepelným mostem?
  Zabraňuje vzniku studených míst na vnitřních stěnách přerušením tepelného toku skrz kovovou konzolu, což je nezbytné pro splnění moderních norem energetické účinnosti.
• Jak nastavitelné držáky pomáhají při instalaci?
  Umožňují montérům kompenzovat odchylky v betonovém nebo ocelovém rámu budovy a zajišťují, že finální fasáda bude dokonale svislá a rovná.
• Co je mezipatrový drift v kontextu opláštění?
  Je to horizontální posun mezi sousedními podlažími během seismických nebo silných větrných událostí. Konzoly musí umožnit tento pohyb, aby došlo k selhání panelu.
• Nabízíte vlastní návrhy pro jedinečné výškové geometrie?
  Ano, naše výrobní základna integruje lisování surovin a obrábění, což nám umožňuje vyrábět těžké fasádní nosné konzoly na míru konkrétním zařízením projektu.
