V moderních architektonických fasádních systémech je role kovových konzol v nosných obkladových panelech kritická. Tento článek zkoumá do hloubky nerezový obkladový držák velikosti : co znamená velikost, proč na ní záleží, jak vybrat a jak měřit pro instalaci. Představujeme také postřehy z naší společnosti, Jiangsu Aozheng Metal Products Co., Ltd. , diverzifikovaná a rozsáhlá profesionální výrobní základna pro materiály z nerezové oceli, slitin hliníku, uhlíkové oceli a nízkolegované oceli. Díky pokročilým automatizovaným procesům řezání, lisování, svařování a roční produkci více než 2000 tun stavebních materiálů vyvážených do celého světa naše odborné znalosti zajišťují spolehlivé dimenzování držáků a výrobu pro špičkové trhy.

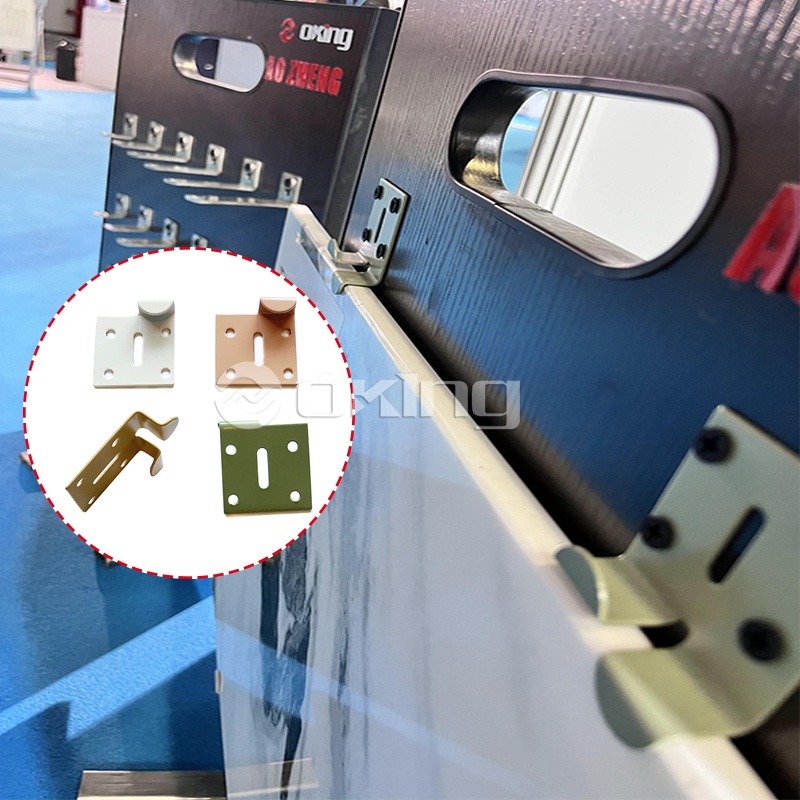

304 316 Nerezová ocel lakovaná barva Keramické dlaždice Klipy Kamenné obkladové konzoly
1. Porozumění velikosti obkladových konzol z nerezové oceli
Co v tomto kontextu znamená pojem "velikost".
- Velikost držáku se týká rozměrů, jako je délka nohy, šířka příruby, tloušťka ocelového plechu a velikosti štěrbin/otvorů.
- Zahrnuje také nastavitelnou hloubku, rozteč pro přizpůsobení fasádní dutině a kompatibilitu s tloušťkou panelu.
Proč je velikost důležitá pro výkon obkladových konzol
- Nesprávná velikost držáku může vést ke strukturální nestabilitě, deformaci při zatížení větrem, tepelným mostům nebo nesprávnému vyrovnání panelů.
- Správné dimenzování zajišťuje rozložení zátěže, odolnost, snadnou instalaci a dlouhodobý výkon.
2. Jak vybrat správnou velikost: Průvodce výběrem optimální velikosti držáku z nerezové oceli
Klíčové parametry (délka nohy, tloušťka, velikost drážky)
- Délka nohy: zajišťuje správný dosah od podkladu k fasádnímu panelu.
- Tloušťka desky: určuje tuhost konzoly; silnější desky odolávají deformaci, ale stojí více.
- Velikost štěrbiny/otvoru: musí odpovídat upevňovacím prvkům a umožňovat pohyb nebo nastavení podle potřeby.
Velikost držáku odpovídá typu fasádního systému
Zde je srovnání mezi typickými nízkopodlažními a výškovými systémy pro ilustraci rozdílů ve velikosti:
| Typ projektu | Typická délka nohy držáku | Tloušťka desky | Velikost štěrbiny/díry |
| Nízkopodlažní, až 6 podlaží | 150-250 mm | 5-8 mm | 12-20 mm |
| Středně vysoká, 7–15 podlaží | 250-400 mm | 8-12 mm | 16-25 mm |
| Výšková budova, přes 15 pater | 400-600 mm | 10-16 mm | 20-30 mm |
3. Standardní versus vlastní: rozdíl mezi standardními a vlastními velikostmi obkladových konzol z nerezové oceli
Typické standardní rozsahy velikostí
- Mnoho výrobců nabízí standardní velikosti držáků v rámci pevných rozsahů (např. hloubky dutiny 50–300 mm, délky ramen 100–400 mm).
- Použití standardních velikostí často snižuje náklady a dodací lhůty.
Když jsou vyžadovány vlastní velikosti
- Neobvyklá geometrie fasád nebo systémy hlubokých dutin mohou vyžadovat délky nebo tloušťky ramen mimo standardní rozsah.
- Projekty s velmi vysokým zatížením větrem nebo seismickými požadavky často používají tlustší desky nebo příliš velké držáky.
Srovnání nákladů a dodacích lhůt
Následující tabulka shrnuje typické rozdíly mezi cenou a dobou realizace:
| Parametr | Standardní velikost | Vlastní velikost |
| Materiál a náklady na výrobu | Nižší (úspory z rozsahu) | Vyšší (speciální nástroje, nestandardní rozměry) |
| Dodací lhůta | Kratší (na skladě nebo rychlé zhotovení) | Delší (návrh/nákres na zakázku, schválení, výroba) |
| Flexibilita designu | Omezeno na standardní rozměry | Vysoká flexibilita pro splnění specifických potřeb projektu |
4. Velikost specifická pro aplikaci: typické velikosti obkladových konzol z nerezové oceli pro výškové fasády
Úvahy o zatížení větrem u výškových budov
- Výškové fasády čelí většímu tlaku větru – konzoly musí zvládnout větší zdvih větru při vlastní zátěži.
- Délka ramen konzoly musí zohledňovat hlubší izolaci nebo vzduchovou dutinu v systémech s dešťovou clonou.
Příklad tabulky velikostí pro typické výšky
td > 550-700 mm
| Výška budovy | Délka nohou | Tloušťka desky |
| 20-30 podlaží | 450-550 mm | 12-14 mm |
| 30-50 podlaží | 14-16 mm |
| 50 podlaží | 700 900 mm | 16-20 mm |
5. Tipy pro měření instalace: jak změřit velikosti nerezových obkladových konzol pro kamenné obklady
Kontrolní seznam měření před instalací
- Změřte hloubku dutiny od podkladu k líci hotového panelu.
- Změřte tloušťku panelu hloubku pomocného rámu.
- Zkontrolujte vzor upevňovacího prvku a požadavky na drážku/otvor.
Běžná úskalí a jak se jim vyhnout
- Použití příliš krátké délky nohou — vede k nedostatečnému dosahu nebo vychýlení.
- Ignorování požadavků na tloušťku desky při velkém zatížení — vede k deformaci nebo selhání.
- Nedovoluje seřízení/tepelný pohyb — vede k deformaci nebo prasknutí panelu.
6. Případová studie: dimenzování držáků ve výrobě v naší společnosti
Přehled společnosti Jiangsu Aozheng Metal Products Co., Ltd.
Jiangsu Aozheng Metal Products Co., Ltd. je kombinací průmyslových a obchodních podniků, které se zabývají výrobou nerezové oceli, slitin hliníku, uhlíkové oceli a nízkolegovaných ocelových materiálů a architektonického hardwaru. Firma využívá pokročilé automatizované procesy řezání, lisování a svařování a je diverzifikovanou a rozsáhlou profesionální výrobní základnou s lisováním a obráběním surovin v jednom. Společnost si zakládá na kvalitních a špičkových trzích s roční produkcí různých druhů stavebních materiálů více než 2000 tun, exportovaných především do Spojených států, Německa, Itálie, Británie, Jižní Koreje, Austrálie, Kanady, na Střední východ a do desítek zemí. Společnost spolupracuje s velkými stavebními firmami a stala se jejich významným dodavatelem stavebních materiálů.
Příklad: roční produkce a kontext exportu
- Roční produkce přes 2000 tun různých stavebních materiálů.
- Hlavní exportní destinace: Spojené státy americké, Německo, Itálie, Velká Británie, Jižní Korea, Austrálie, Kanada, Střední východ.
- Slouží velkým stavebním týmům a vysoce kvalitním architektonickým firmám.
Jak kontrolujeme kvalitu a konzistenci dimenzování
- Automatizované řezání, lisování a svařování zajišťuje rozměrovou přesnost délky ramen konzoly, tloušťky desky a umístění štěrbin.
- Integrované lisování a obrábění surovin zajišťuje konzistentní jakost a tloušťku materiálu – rozhodující pro stabilitu velikosti při zatížení.
- Zajištění kvality zahrnuje ověření tolerancí délky ramen, rovinnosti desky, rozměrů otvoru/drážek a integrity svaru před exportem.
7. Shrnutí a klíčové poznatky
- Správná velikost podpěrných konzol obložení je zásadní pro výkon, odolnost a snadnou instalaci.
- Použijte Průvodce výběrem optimální velikosti držáku z nerezové oceli aby byla zajištěna dobrá délka, tloušťka a velikost štěrbiny přizpůsobené vašemu systému.
- Pochopte rozdíl mezi standardními a vlastními velikostmi obkladových konzol z nerezové oceli a vyberte si podle požadavků projektu.
- U výškových fasád se řiďte typickými rozsahy velikostí, jak je uvedeno v tabulce příkladů pro bezpečné a spolehlivé návrhy.
- Při měření kamenných nebo dešťových systémů postupujte podle kontrolního seznamu, abyste se vyhnuli běžným nástrahám – to je způsob, jak měřit velikosti nerezových obkladových konzol pro kamenné obklady.
- Naše společnost, JiangsuAozheng, je příkladem toho, jak integrovaná výroba a orientace na export vedou k vysoce kvalitnímu dimenzování držáků a schopnosti globálního dodavatelského řetězce.
8. Nejčastější dotazy
- Q1: Jaká je minimální délka nohou, kterou potřebuji pro nízkopodlažní fasádu s nerezovými obkladovými konzolami?
A1: Pro nízkopodlažní budovy do 6 pater se typická délka nohou pohybuje od 150 do 250 mm (viz tabulka výše). Přesná délka závisí na hloubce dutiny a tloušťce panelu. - Q2: Kdy bych měl zvážit vlastní velikosti držáků spíše než standardní?
Odpověď 2: Když má váš fasádní systém neobvyklou geometrii, hluboké dutiny, vysoké zatížení větrem nebo hmotnost panelů, které překračují standardní rozsahy velikostí – tehdy je potřeba vlastní dimenzování. - Q3: Jak tloušťka desky ovlivňuje velikost držáku?
A3: Tloušťka desky přispívá k tuhosti a nosnosti — tlustší desky odolávají deformaci při zatížení. U výškových nebo těžkých fasádních systémů může být tloušťka v rozsahu 12–20 mm. Použití příliš tenké desky pro velké zatížení je riskantní. - Q4: Jaké jsou běžné chyby měření při dimenzování držáků pro kamenné obklady?
A4: Chyby zahrnují podcenění hloubky dutiny, použití příliš krátké délky nohy, ignorování velikosti štěrbiny upevňovacího prvku a neumožnění tepelného pohybu nebo nastavení panelu. - Q5: Jak náš výrobní proces podporuje přesné dimenzování držáku?
Odpověď 5: Ve společnosti JiangsuAozheng používáme automatizované řezání, lisování a svařování k přesné kontrole délek ramen a tloušťky plechů a integrujeme formování a obrábění surovin ve vlastní firmě, abychom zajistili konzistenci napříč sériemi a kvalitu exportu.
Technické specifikace Velikosti obkladových konzol z nerezové oceli
1. Specifikace materiálu a jakosti
| Parametr | Specifikace |
| Materiál | Nerezová ocel 304 / 316 (v závislosti na požadavcích na odolnost proti korozi) |
| Povrchová úprava | Kartáčovaný, leštěný, pasivovaný, práškově lakovaný (volitelně) |
| Odolnost proti korozi | Vynikající pro mořské, pobřežní a průmyslové prostředí |
| Provozní teplota | -40 °C až 300 °C |
| Normy shody | ASTM A240, EN 10088-1, ISO 3506 |
2. Rozměrové parametry
| Typ držáku | Délka nohou (mm) | Tloušťka desky (mm) | Velikost štěrbiny/díry (mm) | Nastavitelnost (mm) |
| Nízkopodlažní, až 6 podlaží | 150–250 | 5–8 | 12–20 | 10–25 |
| Středně vysoká, 7–15 podlaží | 250–400 | 8–12 | 16–25 | 20–40 |
| Výšková budova, 16–50 podlaží | 400–700 | 12–16 | 20–30 | 30–50 |
| Super výšková budova, 50 pater | 700–900 | 16–20 | 25–35 | 40–60 |
3. Kapacita a výkon
| Parametr | Nízkopodlažní | Střední vzestup | Výšková | Super výšková budova |
| Vertikální nosnost (kN) | 2–4 | 4–8 | 8–15 | 15–25 |
| Odpor bočního zatížení (kN) | 1–2 | 2–4 | 4–8 | 8–12 |
| Maximální tlak větru (Pa) | 500–800 | 800–1200 | 1200–2000 | 2000–3000 |
| Doporučený typ upevňovacího prvku | Šrouby nebo šrouby z nerezové oceli M8/M10 | Šrouby M10/M12 | Šrouby M12/M16 | Šrouby M16/M20 |
4. Environmentální a bezpečnostní hlediska
- Všechny konzoly splňují předpisy o antikorozní a požární odolnosti.
- Vhodné pro venkovní fasádní instalace v pobřežních, městských a průmyslových podmínkách.
- Výběr materiálu zajišťuje minimální tepelnou roztažnost u výškových fasád.
- Kontrola kvality zahrnuje kontrolu rozměrů, certifikaci materiálu a zátěžové testování před odesláním.
5. Poznámky k instalaci
- Před objednáním držáků se ujistěte, že hloubka dutiny a tloušťka panelu jsou přesně změřeny.
- Nastavitelné sloty umožňují jemné doladění ±25–50 mm během instalace v závislosti na velikosti držáku.
- U upevňovacích prvků by měly být dodrženy správné specifikace utahovacího momentu, aby nedošlo k deformaci konzoly.
- Při výběru typu a tloušťky držáku dodržujte požadavky na zatížení větrem a seizmické zatížení specifické pro projekt.
