Podříznutá kotva pro přírodní kamenné desky

Podříznutá kotva pro přírodní kamenné desky - spolehlivá řešení pro montáž na fasádu

Tato stránka poskytuje podrobné specifikace pro náš systém Undercut Anchor, profesionální řešení pro bezpečnou a skrytou instalaci fasádních panelů z přírodního kamene. Tento systém je navržen tak, aby splňoval přísné požadavky moderního architektonického designu a nabízí odolnou a esteticky příjemnou povrchovou úpravu pro různé stavební projekty.

Vlastnosti produktu a technické výhody

• Skrytá instalace: Podříznutý design umožňuje zcela skrytý upevňovací systém, zachovávající estetickou integritu fasády z přírodního kamene. To je klíčová funkce pro projekty vyžadující čistý, bezproblémový vzhled.
• Vysoká nosnost: Tyto kotvy jsou navrženy pro vynikající odolnost proti vytažení a poskytují mimořádnou bezpečnost a stabilitu pro těžké kamenné obkladové panely. Nosnost je kritickým faktorem pro fasádní inženýrství a bezpečnost.
• Nastavitelná montáž: Náš systém obsahuje komponenty pro trojrozměrnou nastavitelnost, umožňující přesné vyrovnání a vyrovnání kamenných desek během instalace. Tato funkce zjednodušuje proces výstavby a zajišťuje dokonalé zarovnání fasády.
• Odolnost proti korozi: Kotvy vyrobené z vysoce kvalitní nerezové oceli (A2/A4) nabízejí vynikající odolnost vůči faktorům prostředí, včetně vlhkosti a korozivních činidel. To zajišťuje dlouhodobou životnost a je nezbytné pro systémy obkladů vnějších stěn .

Popis produktu

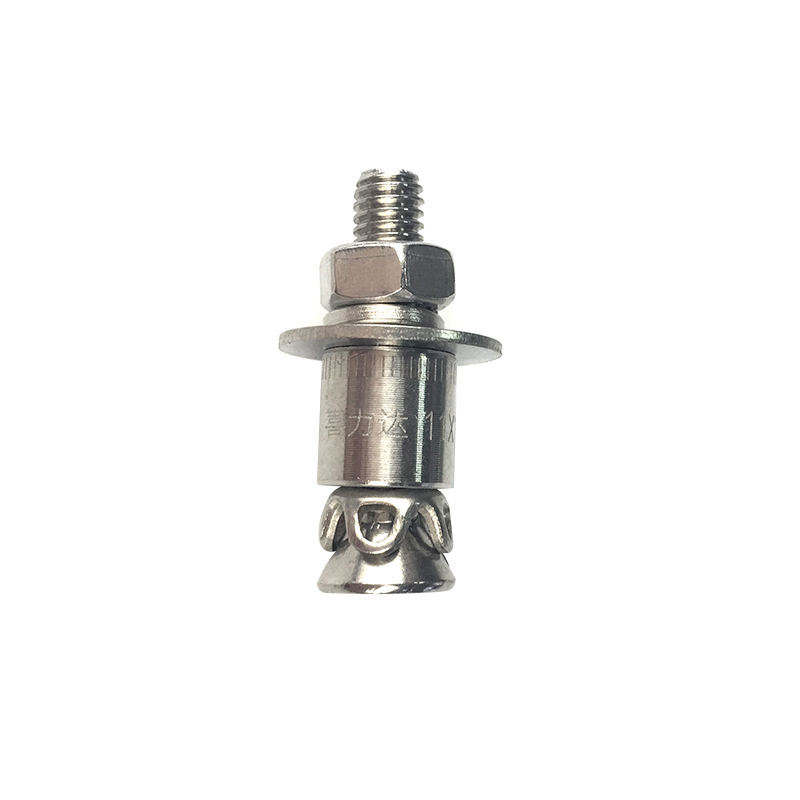

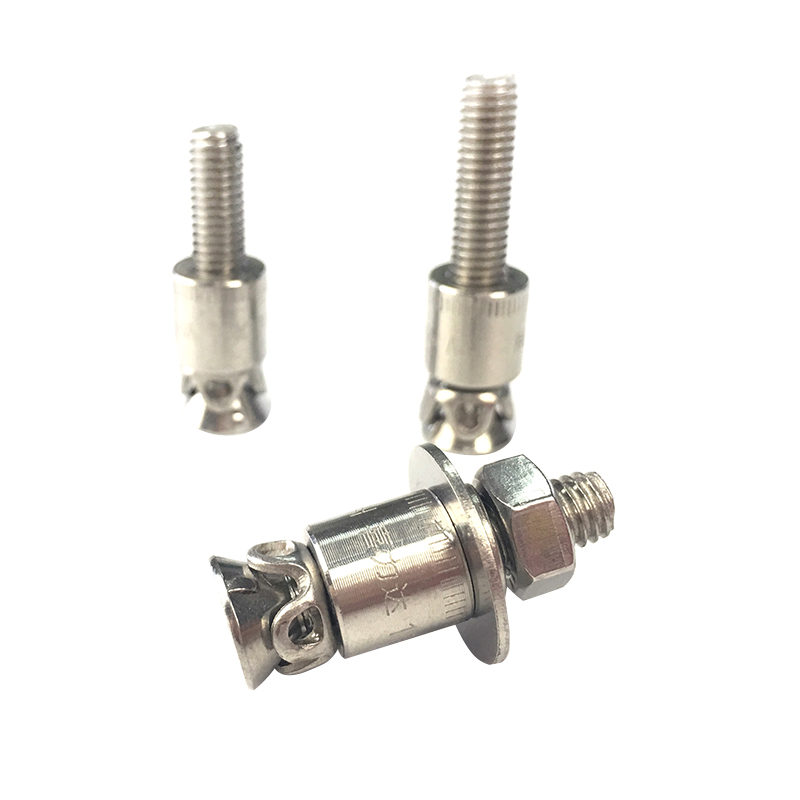

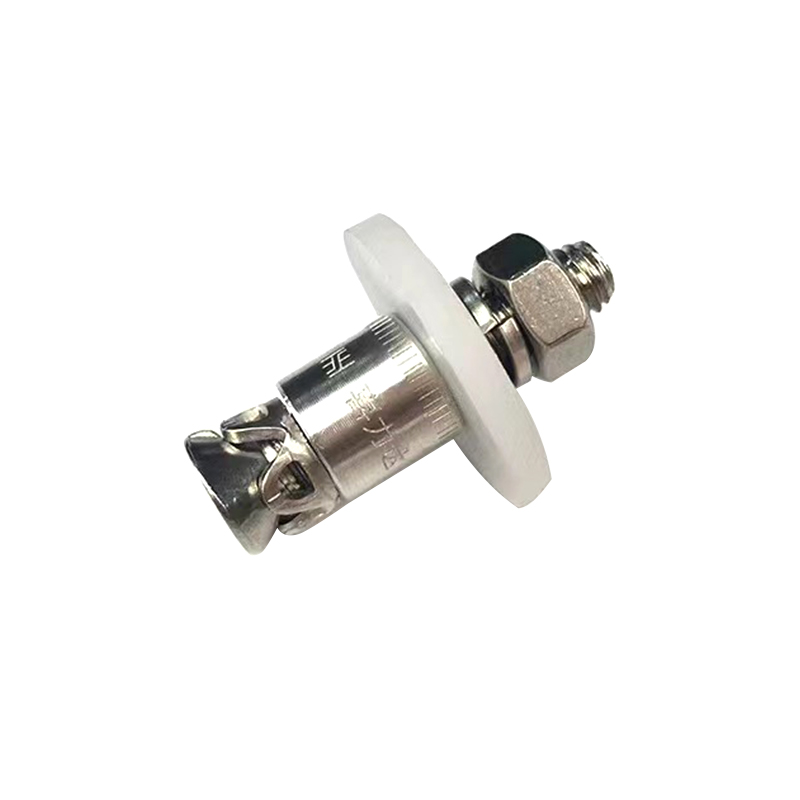

Systém Undercut Anchor je specializovaná mechanická kotva speciálně navržená pro bezpečné a beznapěťové připevnění desek z přírodního kamene k nosné spodní konstrukci. Tento systém funguje na principu podříznutého vrtaného otvoru, který vytváří do sebe zapadající spojení uvnitř kamenného panelu. Tato metoda poskytuje spolehlivé, neroztažitelné a beznapěťové připevnění, které je klíčové pro zabránění vzniku trhlin v kameni. Toto řešení je široce využíváno v architektonických fasádních projektech, kde skryté fasádní upevňovací systémy jsou předpokladem designu.

Naše podříznuté kotvy, vyrobené podle přísných průmyslových norem, procházejí přísnou kontrolou kvality, aby byl zajištěn konzistentní výkon. Použití prémiové nerezové oceli v kombinaci s přesným inženýrstvím zaručuje produkt, který splňuje mezinárodní staardy pro bezpečnost fasád a dlouhou životnost. Tento produkt je ideální pro profesionální instalátory, kteří hledají spolehlivé mramorové obkladové kotvy a granitové panelové upevnění .

Technické specifikace

Aplikační pole

Tento produkt je navržen pro použití v různých průmyslových a architektonických scénářích, včetně, ale bez omezení na:

• Systémy exteriérových fasád: Ideální pro zabezpečení fasád z přírodního kamene na výškových a komerčních budovách. To zahrnuje travertinová fasádní instalace a instalace vápencového obkladu .
• Vnitřní obklad stěn: Vhodné pro montáž těžkých kamenných panelů ve vnitřních prostorách, jako jsou vestibuly a showroomy, kde je požadována sofistikovaná, bezešvá povrchová úprava.
• Architektonické modernizace: Používá se při renovaci stávajících budov k modernizaci fasády o nové kamenné obkladové panely.

FAQ

Jak se liší podříznuté kotvy od tradičních kamenných obkladových kotev?

Podříznuté kotvy vytvářejí mechanické blokování tím, že expandují do předvrtaného kuželového otvoru uvnitř kamene, čímž poskytují bezpečné, neroztažitelné spojení, které je nezávislé na pevnosti kamene v tahu. Naproti tomu mnoho tradičních kotev spoléhá na rozšiřující se třecí uložení, které může působit na kámen a zvyšovat riziko prasknutí. Metoda podříznutí je vysoce účinná pro skryté upevnění a vynikající rozložení zatížení, což z ní činí preferovanou volbu pro high-end fasádní systémy z přírodního kamene .

Jaké typy přírodního kamene jsou kompatibilní s tímto systémem?

Náš systém Undercut Anchor je navržen pro kompatibilitu s širokou škálou hustých, tvrdých materiálů z přírodního kamene, včetně žuly, mramoru, travertinu a vápence. Výběr vhodné velikosti kotvy a techniky instalace závisí na vlastnostech a tloušťce konkrétního kamene. Doporučujeme nahlédnout do technického listu a provést předběžné vytahovací zkoušky, aby byl zajištěn optimální výkon pro váš konkrétní typ kamene.

Jaká je typická nosnost podříznuté kotvy?

Nosnost je dána několika faktory, včetně velikosti kotvy, typu a tloušťky desky z přírodního kamene a kvality instalace. Například větší kotva poskytne vyšší kapacitu. Náš list technických specifikací poskytuje podrobné hodnoty pevnosti v tahu a smyku pro každou velikost kotvy za standardních podmínek. Tyto kotvy jsou speciálně navrženy tak, aby splňovaly přísné bezpečnostní požadavky systémy upevnění vnějšího opláštění a building codes.

Výhody instalace s podříznutými kotvami

1. dvojnásobek mezní únosnosti (min)

2. kotvu lze umístit kdekoli na povrchu

3. The panel lze staticky optimalizovat

4. ohybové momenty spodního panelu

5. vyšší bezpečnostní faktory

6. žádné viditelné upevňovací prvky (ve spoji)

Vzhledem k výrobní metodě používané pro výrobu panelů z přírodního kamene (branové pily) jsou tolerance tloušťky několika milimetrů normální. Distanční upevnění však může vyrovnat různé tloušťky panelu.

Použití vhazovací kotvy pro stand-off upevnění nabízí řešení pro vyrovnání těchto tolerancí tloušťky. Konstantní zbývající tloušťka stěny (RWD) (rozměr od spodní části vrtaného otvoru k povrchu panelu)

a konstantní celková délka kotvy poskytuje určitou vzdálenost. Různé tloušťky panelů

různé šířky mezer v zadní části panelu mezi rozpěrnou maticí a zadní částí panelu.

Uvedené upevňovací tloušťky jsou založeny na použití samosvorné matice podle DIN 985, hladké podložky podle DIN125 a požadovaném závitovém výstupku. Obě součásti nejsou dodávány s kotvou, ale lze je objednat jako doplňkové.

Pokud nejsou použity žádné samosvorné matice, je zapotřebí jiné vhodné zařízení pro zajištění matic. Různé upevňovací tloušťky lze v každém jednotlivém případě vypočítat z délky šroubu kotvy.

Uvedená minimální tloušťka panelu je založena na způsobu instalace nebo typu kotvy. Vnitrostátní předpisy jsou vždy rozhodující a musí být dodržovány.
