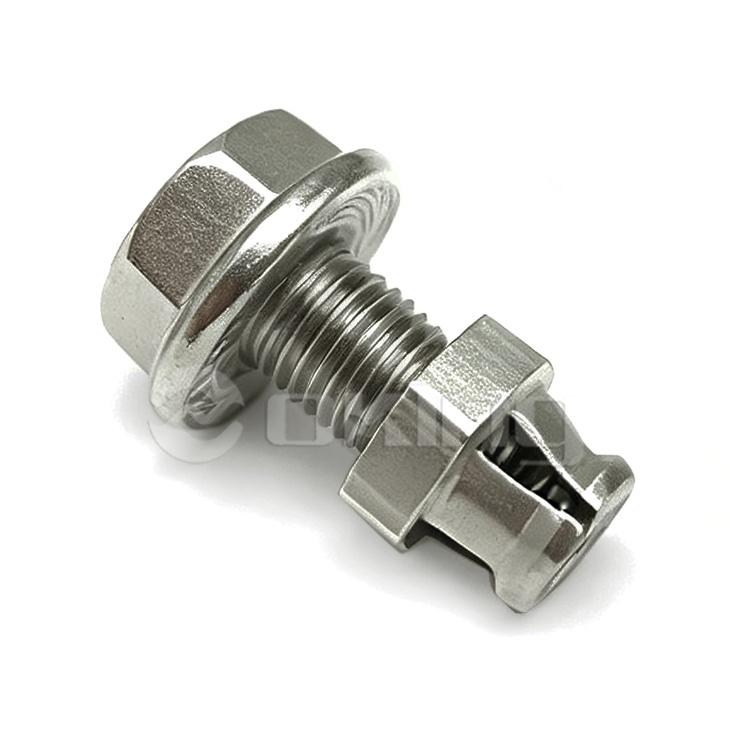

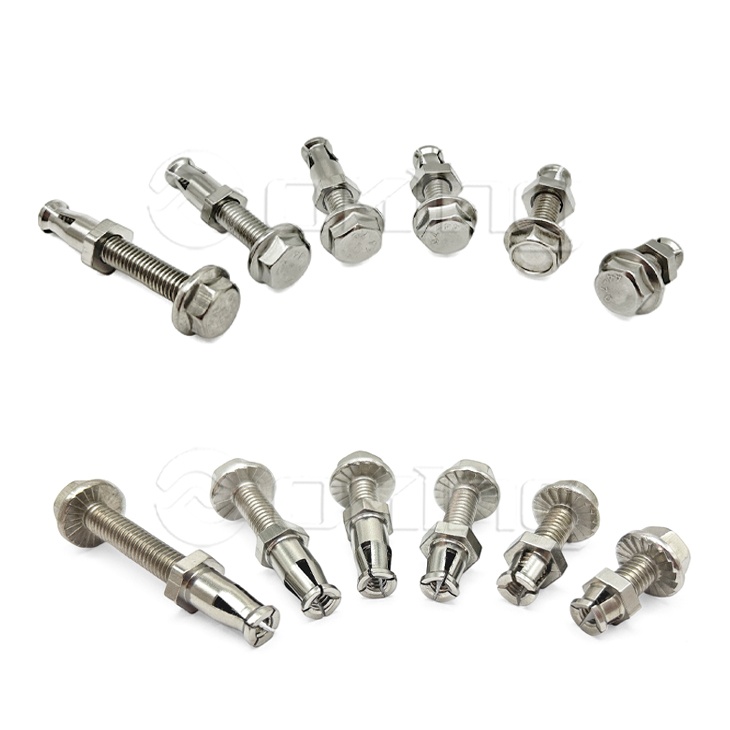

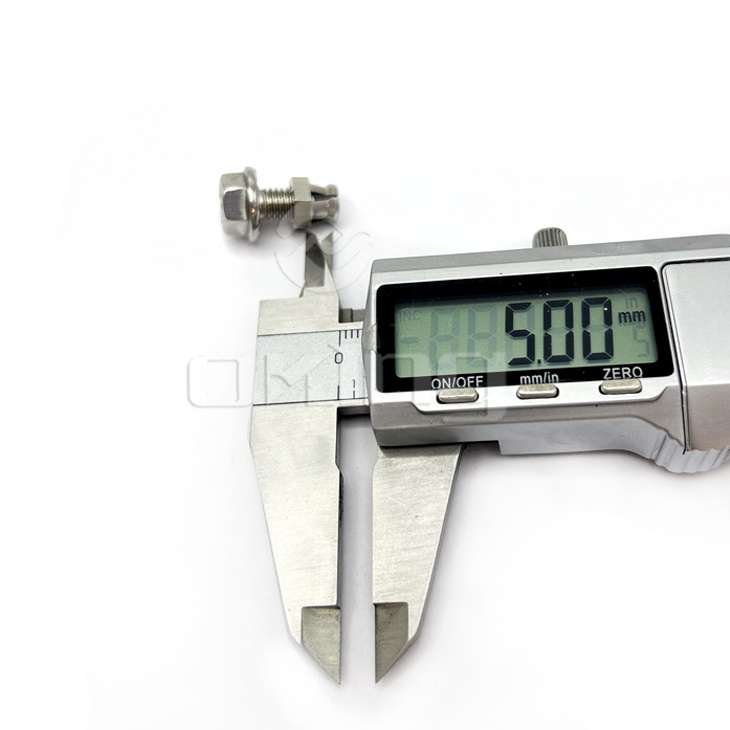

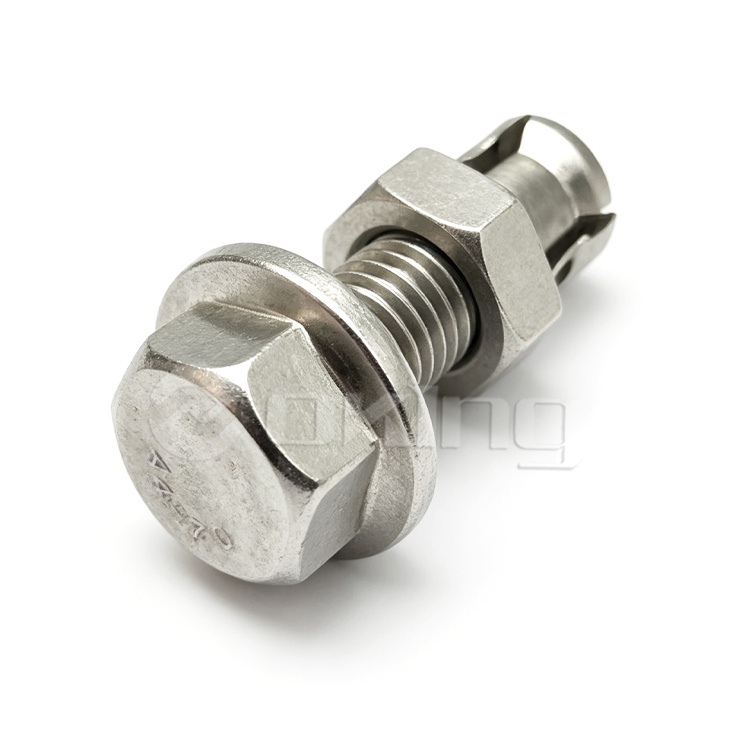

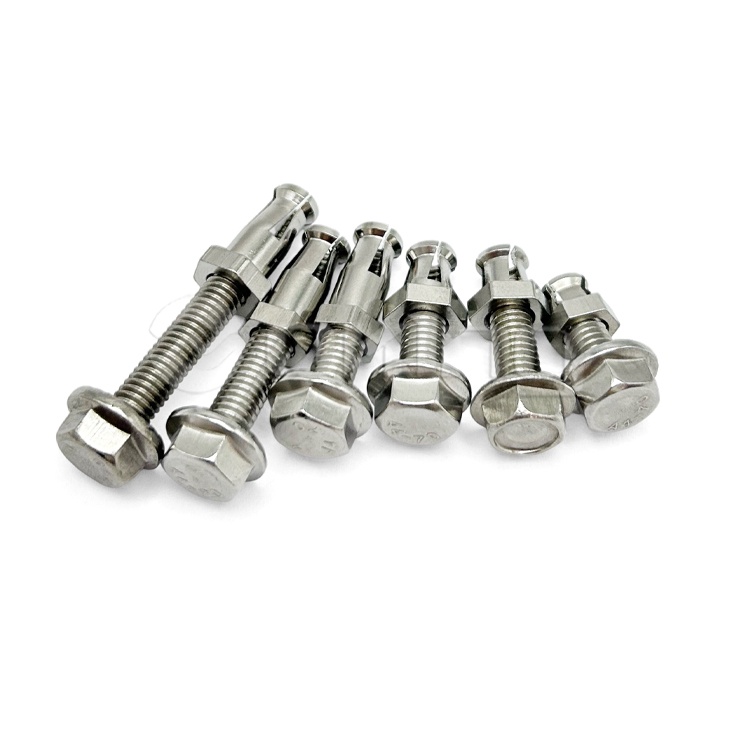

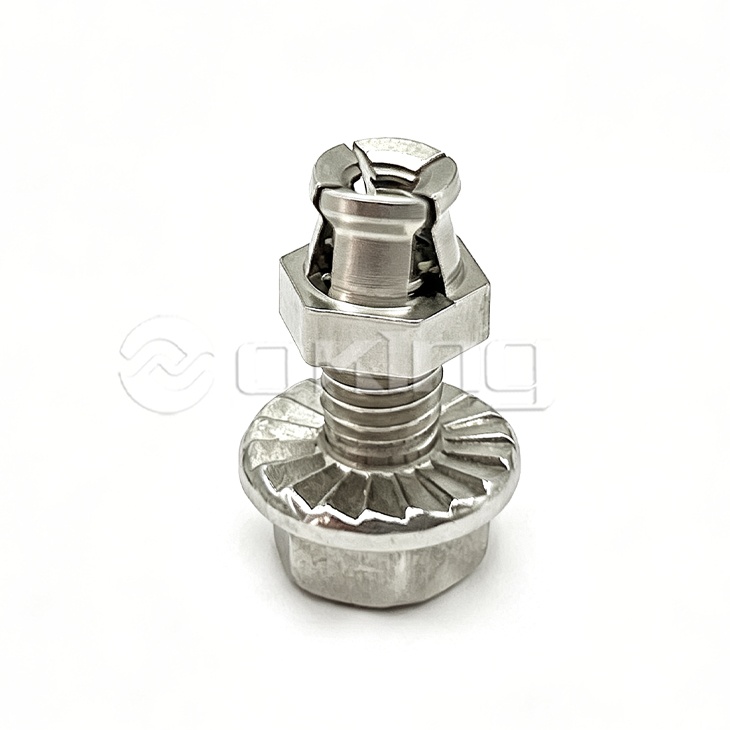

AOZ Nerezová ocel M6x5mm podříznuté kotvy, Hinterschnittanker pro systémy upevnění podříznutí

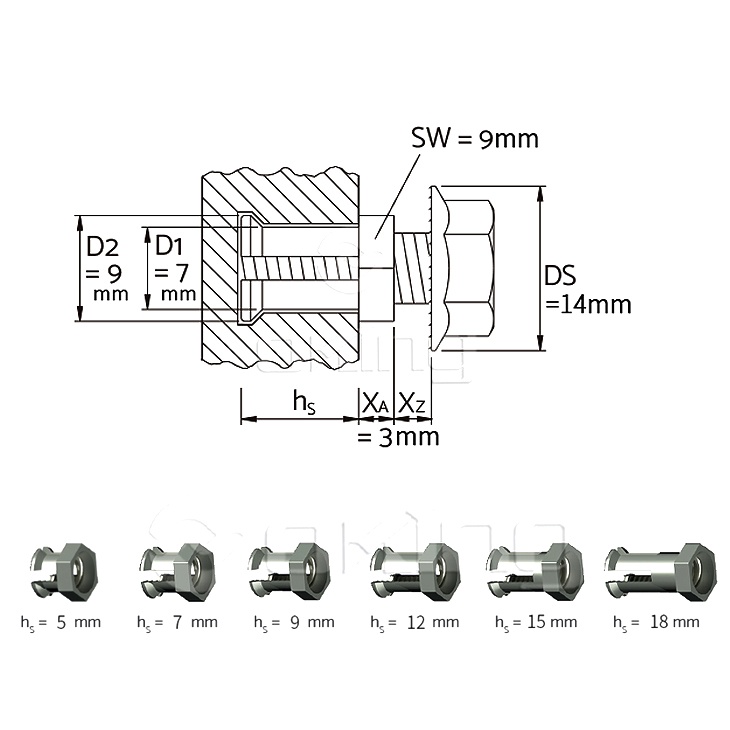

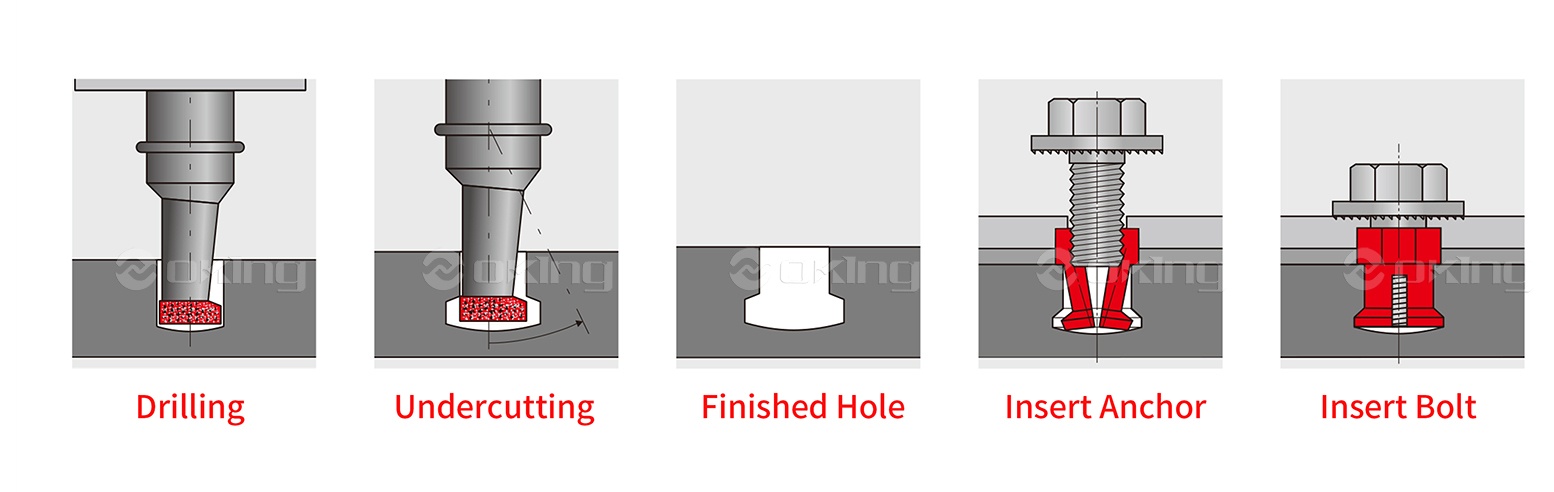

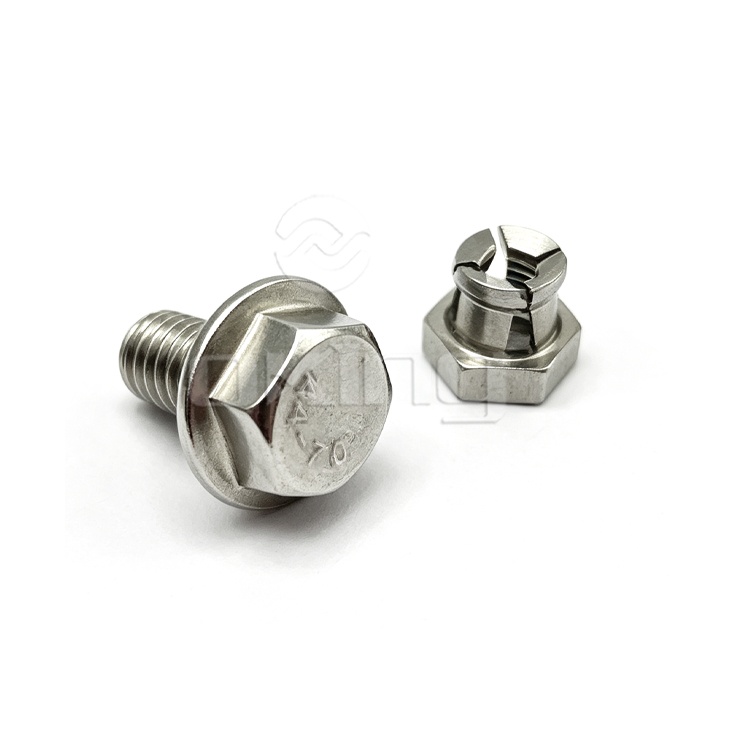

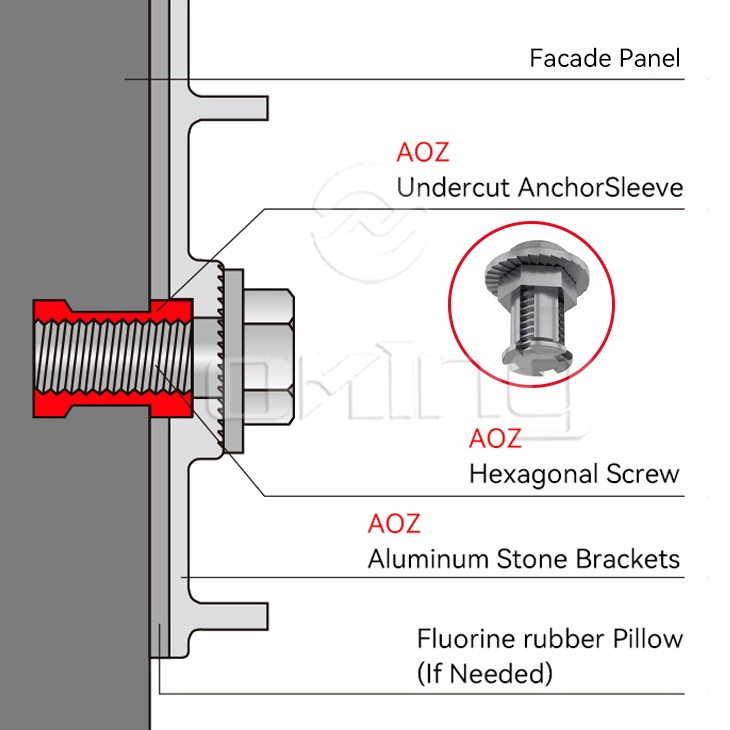

Šroubovací podříznuté kotvy jsou sofistikovaným a spolehlivým upevňovacím řešením, zvláště ceněným ve stavebnictví pro svůj vysoký výkon v náročných aplikacích. Tato příručka se ponoří do jejich mechaniky, instalace, výkonu a optimálních případů použití. Co je a Šroubovací podříznutá kotva ? A šroubovací podříznutá kotva je mechanická kotva, která vytváří spojení se základním materiálem vytvořením "podříznutého" profilu uvnitř vyvrtaného otvoru. Na rozdíl od rozpěrných kotev, které se spoléhají na tření, odvozují podříznuté kotvy svou přídržnou sílu z pozitivního mechanického spojení. Struktura a pracovní princip Kotva se obvykle skládá ze závitové tyče nebo šroubu se specializovaným hrotem a odpovídající objímky nebo expanzního prvku. Během instalace se vytvoří předvrtaný otvor, často pomocí pilotního vrtáku následovaného podřezávacím nástrojem. Když je kotva zašroubována do otvoru, hrot se roztáhne nebo se zařízne do základního materiálu a vytvoří tvar obráceného kužele nebo „podříznutí“. Tento jedinečný tvar zamyká kotvu do betonu nebo zdiva a poskytuje výjimečnou odolnost proti vytažení. Použitelné materiály Šroubovací podkopové kotvy jsou primárně určeny pro použití v hustých, plných materiálech. Nejčastěji se používají v beton (prasklé i neprasklé) a určité typy zdivo . Jejich design je činí zvláště účinnými v aplikacích, kde je kritická integrita základního materiálu. Srovnání s jinými kotvami Klínové kotvy: Jedná se o rozpěrné kotvy, které se spoléhají na tření. I když jsou účinné pro mnoho aplikací, mohou vyvíjet značné namáhání základního materiálu a jsou méně vhodné pro dynamické zatížení nebo instalace na blízkou hranu ve srovnání s podříznutými kotvami. Sklopné kotvy: Jsou to také rozpěrné kotvy, obvykle používané pro lehčí zatížení. Nabízejí menší pevnost při vytažení než šroubovací podříznuté kotvy a obecně se nedoporučují pro těžké nebo seizmické aplikace. Šroubovací podříznuté kotvy nabízejí vynikající výkon, pokud jde o nosnost, snížené požadavky na vzdálenost od okraje a vhodnost pro dynamická a seismická zatížení díky jejich pozitivnímu mechanickému provázání. Jak nainstalovat šroubovací podříznutou kotvu Správná instalace je zásadní pro zajištění optimálního výkonu šroubovací podříznuté kotvy. Požadované nástroje Rotační příklepová vrtačka: Pro vytvoření počátečního pilotního otvoru. Podřezávací vrták: Specializovaný bit určený k vytvoření profilu podříznutí na dně otvoru. Nástroje na čištění otvorů: Kartáčujte a vysávejte, abyste odstranili nečistoty z vyvrtaného otvoru. Momentový klíč: Aby bylo zajištěno, že je kotva utažena na výrobcem specifikovaný moment. Průvodce instalací krok za krokem Vyvrtejte vodicí otvor: Pomocí vrtačky s příklepem vytvořte vodicí otvor do určené hloubky. Vyčistěte otvor: Důkladně vyčistěte otvor pomocí kartáče a vysavače, abyste odstranili veškerý prach a nečistoty. To je důležité pro správné vytvoření podříznutí. Vytvořte podříznutí: Vložte specializovaný podřezávací vrták a provozujte vrták podle pokynů výrobce, abyste vytvořili profil podříznutí. Znovu vyčistěte otvor: Opakujte proces čištění, abyste zajistili, že z procesu podřezávání nezůstanou žádné nečistoty. Zašroubujte kotvu: Do připraveného otvoru vložte šroubovací podříznutou kotvu a utáhněte ji momentovým klíčem na doporučenou hodnotu utahovacího momentu. Jak je kotva utahována, její konstrukce zabírá s podříznutím a vytváří mechanické blokování. Běžné instalační chyby a jak se jim vyhnout Nesprávné čištění otvorů: Prach a úlomky mohou bránit správnému vytvoření podříznutí, což výrazně snižuje nosnost kotvy. Otvor vždy důkladně vyčistěte. Nesprávná velikost nebo typ vrtáku: Použití nesprávného vrtáku nebo nepoužití podřezávacího vrtáku ohrozí výkon kotvy. Vždy používejte nástroje specifikované výrobcem. Nadměrné nebo nedostatečné utahování: Použití příliš velkého nebo příliš malého krouticího momentu může vést k selhání kotvy. Použijte kalibrovaný momentový klíč a dodržujte předepsané hodnoty utahovacího momentu. Nosnost a výkon šroubovací podříznuté kotvy Výkon zašroubovaných kotev s podříznutím je klíčovým důvodem pro jejich široké použití v kritických aplikacích. Statická a dynamická nosnost Šroubovací podříznuté kotvy pochlubit vynikající statická nosnost , což znamená, že mohou odolat významným konstantním silám bez deformace nebo selhání. Kromě toho je jejich mechanické blokování činí vysoce odolnými vůči dynamická zatížení , jako jsou vibrace nebo opakované namáhání, kde by jiné typy kotev mohly selhat v důsledku únavy. The šroubovací podříznutá kotva wind load capacity je také kritickým hlediskem pro venkovní aplikace, zejména pro fasádní systémy a montáž solárních panelů, kde musí odolat značnému zdvihu a bočním silám. Seismický výkon Jednou z nejvýznamnějších výhod šroubovacích podřezaných kotev je jejich seismický výkon . Často jsou navrženy a testovány tak, aby splňovaly přísné požadavky na seismické dovybavení a použít v seismické zóny . Jejich schopnost odolávat významnému pohybu a udržovat integritu během seismických událostí z nich činí preferovanou volbu pro kritickou infrastrukturu. Vliv teploty a životního prostředí na výkon Výkon kotvy mohou ovlivnit faktory prostředí. The šroubovací podříznutá kotva fire resistance rating je důležitým faktorem v budovách, kde je požární bezpečnost prvořadá. Kotvy vyrobené z uhlíkové oceli ztrácejí pevnost při zvýšených teplotách, zatímco možnosti z nerezové oceli nabízejí v takových podmínkách lepší výkon. Kromě toho, šroubovací podříznutá kotva corrosion resistance je životně důležitý pro dlouhodobou životnost, zejména v korozivním prostředí nebo venkovních aplikacích. V takových podmínkách jsou obecně preferovány kotvy z nerezové oceli. Nejlepší scénáře aplikací Díky vynikajícímu výkonu šroubovacích podříznutých kotev jsou ideální pro širokou škálu náročných aplikací. Těžké stroje: Pro ukotvení těžkých zařízení, která generují vibrace nebo vyžadují extrémně bezpečné upevnění. Nadzemní instalace: Jejich spolehlivá vytahovací síla je předurčuje k zavěšení potrubí, potrubí nebo jiných prvků ze stropů. Seismické zóny: Jak již bylo zmíněno, jejich seismická odolnost je činí neocenitelnými v oblastech náchylných k zemětřesení. Šroubovací podkopová kotva pro fasádní systémy: Jejich schopnost zvládat značné zatížení a jejich diskrétní instalace je předurčuje k zabezpečení architektonických fasád. Šroubovací podříznutá kotva pro montáž solárního panelu: Poskytují robustní a bezpečné upevnění pro pole solárních panelů a zajišťují stabilitu proti zvednutí větru a dalším silám okolního prostředí. Šroubovací podkopová kotva pro ocelové konstrukce: Lze je použít pro kotvení ocelových prvků do betonových základů nebo jiných betonových prvků. Šroubovací podkopová kotva do betonu: Jejich precizní instalace a vysoký výkon je předurčují k zajištění prvků v betonových prefabrikátech nebo k nim. Jak vybrat správnou šroubovací podříznutou kotvu? Výběr správné šroubovací podříznuté kotvy je zásadní pro bezpečnost a výkon. Klíčové faktory výběru Průměr a délka: Ty závisí na požadavcích na zatížení a tloušťce základního materiálu a připojovaného přípravku. Materiál: uhlíková ocel: Obvykle pozinkované nebo pozinkované pro ochranu proti korozi, vhodné pro suché vnitřní prostředí. Nerezová ocel: Nabízí nadstandardní šroubovací podříznutá kotva corrosion resistance , takže je ideální pro venkovní, korozivní nebo vlhké prostředí. Požadavky na zatížení: Vždy vybírejte kotvu s bezpečnou provozní nosností, která přesahuje předpokládané statické a dynamické zatížení. Typ základního materiálu: Ujistěte se, že je kotva schválena pro použití v konkrétním typu betonu nebo zdiva, se kterým pracujete. Jak určit kvalitu Hledejte kotvy, které splňují uznávané mezinárodní normy a certifikace. Mezi klíčové certifikace patří: ETA (Evropské technické posouzení): Označuje shodu s evropskými normami pro stavební výrobky, často včetně specifických posouzení pro trhlinový beton a seismické vlastnosti. ICC-ES (International Code Council Evaluation Service): Poskytuje důkaz, že produkt vyhovuje stavebním předpisům v Severní Americe. Tyto certifikace zajišťují, že kotva prošla přísným testováním a splňuje specifická výkonnostní kritéria, což vám dává důvěru v její kvalitu a spolehlivost.
