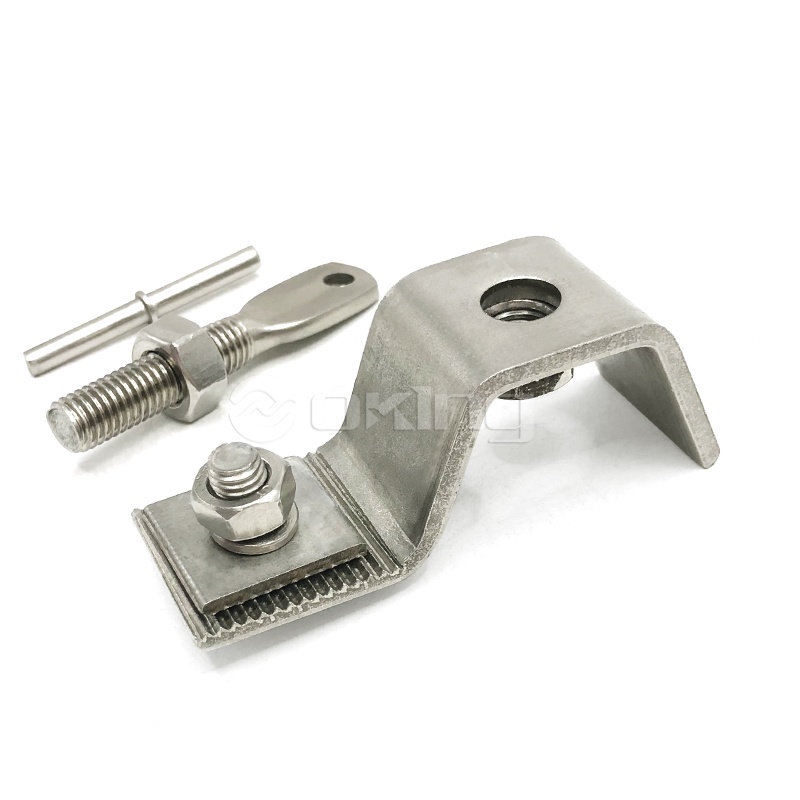

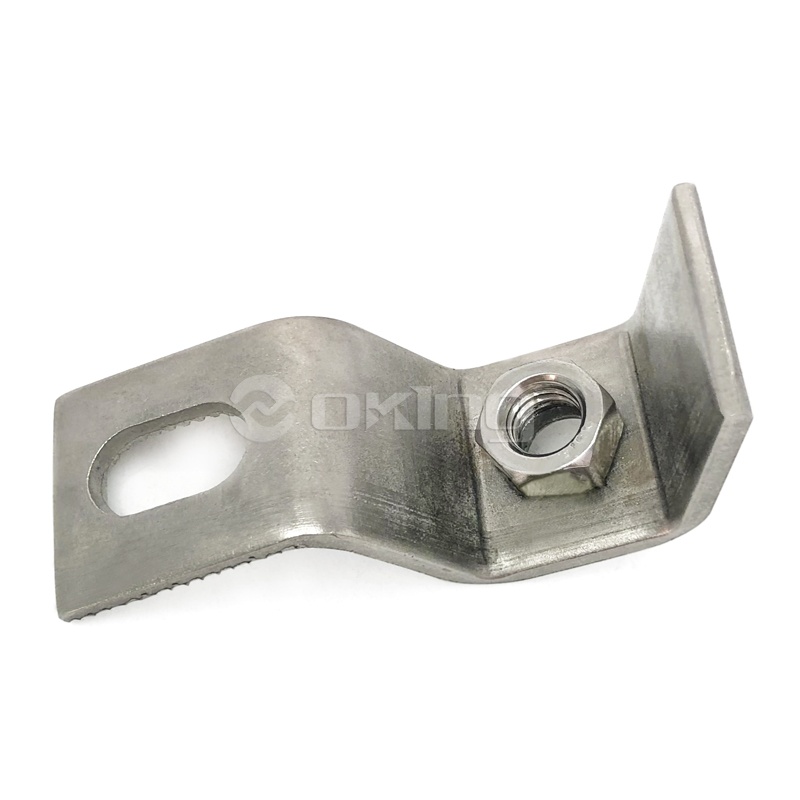

AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí

AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí

● Materiál : Nerezová ocel 1.4301 [A2) & 1.4401 [A4] ● Výše uvedená tabulka je připravena podle výsledků testu LGA ● Uvedená zatížení jsou charakteristická únosná zatížení ● Šrouby jsou dodávány samostatně ● Max. tlak větru: 350 N ● Výsledky testů jsou k dispozici na objednávku
Získejte cenovou nabídku
Předchozí：Přizpůsobená kotva Z z nerezové oceliDalší：Z Bracket Mramorové upevňovací spony pro stěnu
  • parametr
  • Kontaktujte nás

  • AZZ03 Z držák s nýtovanou maticí pro systém upevnění kamene

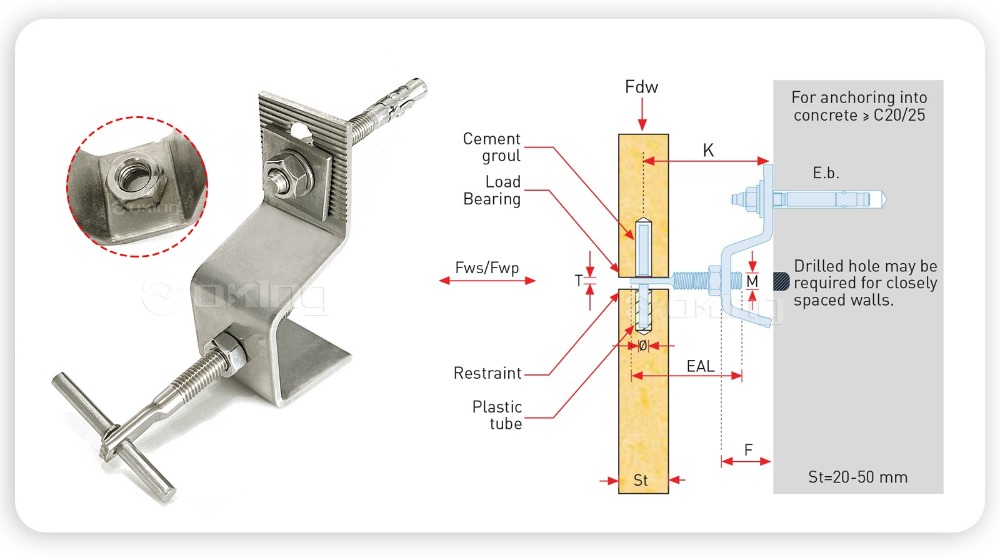

    ●Technické detaily

    Kód produktu Projekce

    Min.

    Projekce

    Max.

    Projekce

    Mrtvý

    Načíst

    Formování

    Velikost

    Vítr-

    Tlak

    Vítr-

    Odsávání

    Rozšíření

    Velikost šroubu

    Pin

    Průměr

    Adj. Arm

    Metrická velikost

    Adj. Arm

    Plochá tloušťka

    Adj. Arm

    Délka

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Úhelník z nerezové oceli 201 304 316 pro upevnění mramorového obkladu
    Výčnělky mezi 45 a 135 mm
    Zatížení až 800N

    Vhodné pro horizontální i vertikální spáry

    Tloušťky kamene 20-50 mm

    Upevnění na nosné stěny pomocí rozpěrných šroubů a na kanály pomocí stavěcích šroubů
    Materiál: 1.4571/1.4404/1.4401 (A4/AISI 316) nebo 1.4301 (A2/AISI 304)

    ● Popis kódu produktu
    AZZ03 - 45 2 A
    AZZ03: Typ

    45: Projekce (mm)

    2: Vlastní zatížení (x10 kg)

    A: Tvar

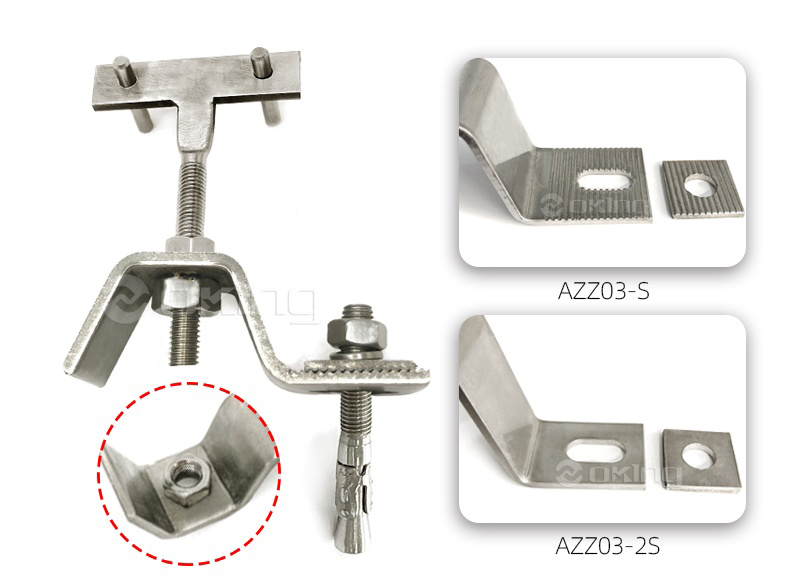

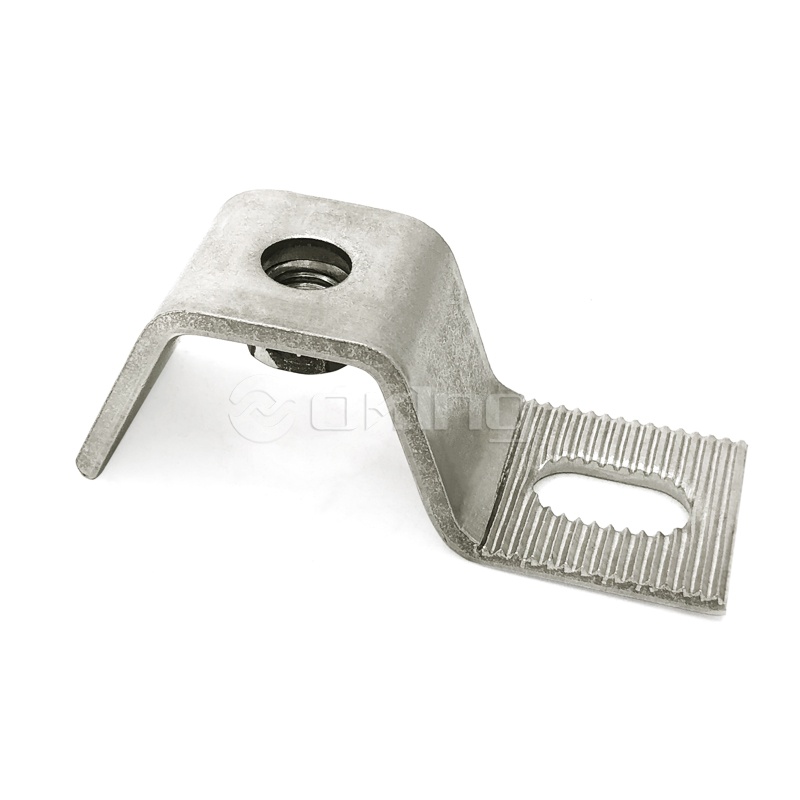

    AZZ03-S
    Typ with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Typ with riveted nut. Without serrationwith plain washer.

    ●Instalace

    Instalace na vodorovné spoje                             Instalace na svislé spoje

    ●Aplikace

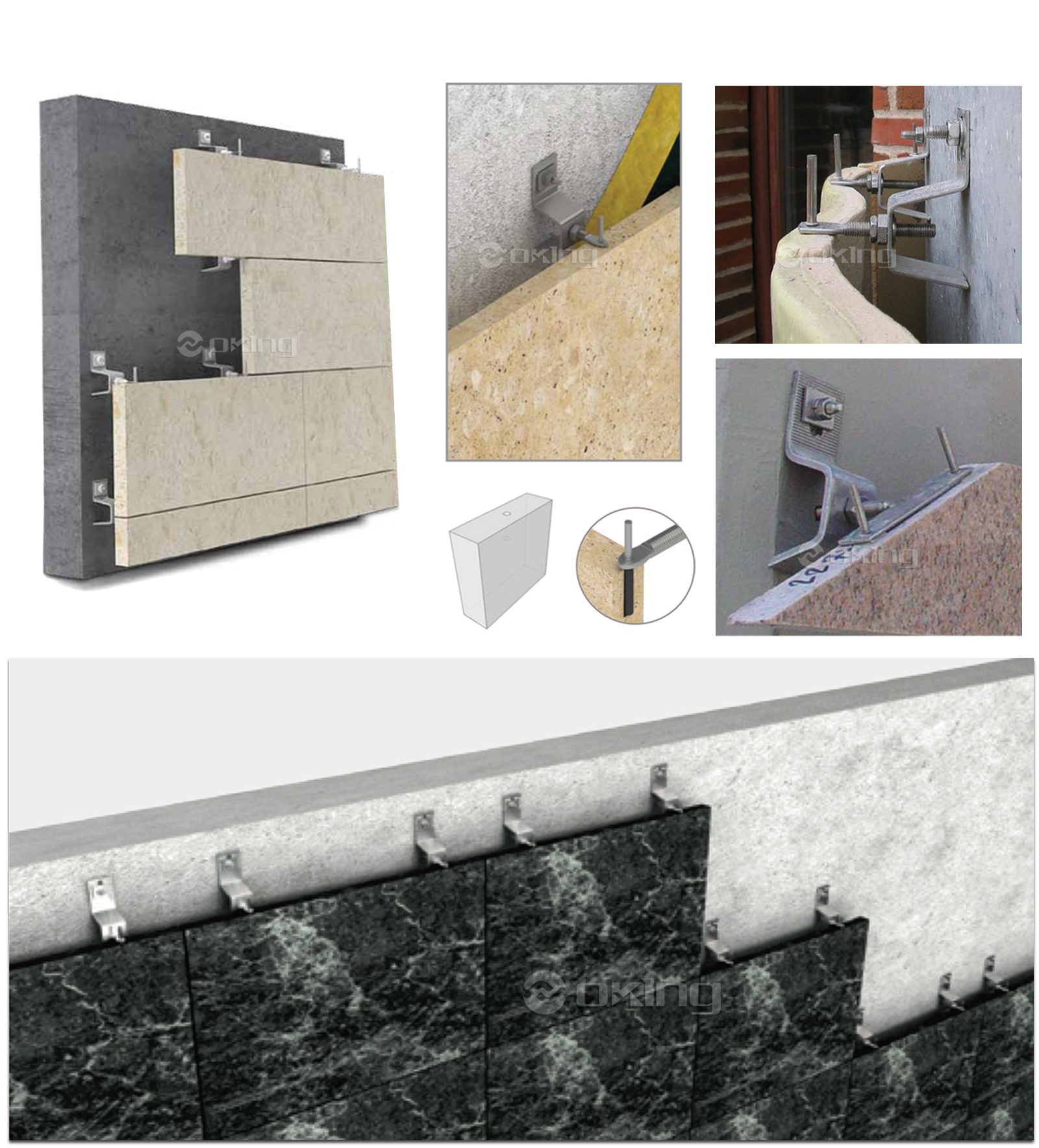

    Příklady použití šroubových kotev Kotvy se upevňují na nosné stěny rozpěrnými šrouby.

    Pro upevnění kotev na izolované stěny je třeba nejprve odříznout izolaci. Po upevnění musí být vyříznutý izolační díl vložen zpět a izolační části musí být utěsněny, aby se omezilo přemostění chladu.

    Kamenné obkladové kování
    AZZ03 Upevnění kamenného obkladu Z držák s nýtovanou maticí
    Integrované provedení nýtované matice | Geometrie profilu Z | Těžká kamenná podpěra
    AISI 304/316L Nýtovaná matice M6-M12 Zatížení až 18 kN Předmontované
    ✦

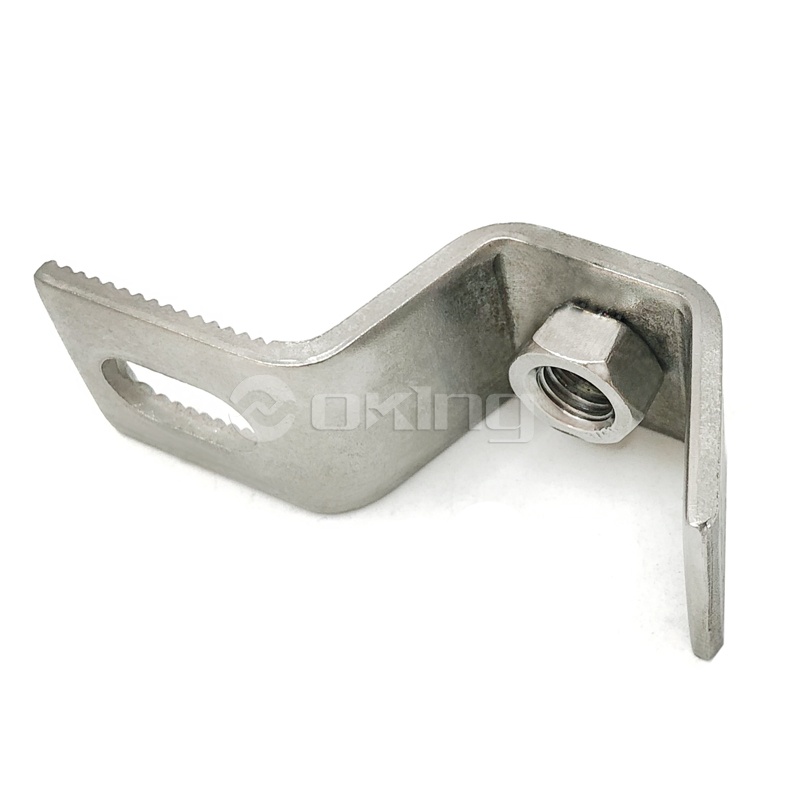

    Držák AZZ03 Z
    S nýtovanou maticí · Předmontované
    ◈

    Upevňovací Z konzola AZZ03 pro kamenné obklady s nýtovanou maticí je předem sestavená nosná součást speciálně navržená pro těžké kamenné obkladové systémy. Geometrie profilu Z poskytuje možnost montáže s odsazením, což umožňuje umístění kamenných panelů v kontrolované vzdálenosti od stavebního substrátu. Integrovaná nýtovaná matice je na držáku instalována ve výrobě, což eliminuje potřebu samostatného umístění matic během instalace a zkracuje dobu montáže na místě. Nýtovaná matice poskytuje pevné závitové spojení pro upevňovací šrouby panelu, zajišťuje konzistentní utahovací moment a zabraňuje otáčení matice během utahování. Držák je vyroben z nerezové oceli AISI 304 nebo 316L a nabízí plnou odolnost proti korozi pro vnitřní i venkovní aplikace. Tvar Z obsahuje výztužný pás, který odolává ohybovým a torzním silám způsobeným zatížením větrem a zatížením panelu. Držák je k dispozici s různými délkami nohou a tloušťkami materiálu, aby vyhovoval specifickým požadavkům projektu.

    Základní výhody
    Integrovaná nýtovaná matice Matice instalovaná ve výrobě eliminuje samostatné umístění matic během instalace. Zkracuje dobu montáže na místě a zajišťuje konzistentní aplikaci krouticího momentu.
    Zabezpečení nití Nýtovaná matice zabraňuje otáčení při utahování šroubu. Udržuje zatížení svorky při vibracích a tepelném cyklování bez uvolnění.
    Kapacita těžkého kamene Zesílený Z-profil podporuje kamenné panely až do 18 kN na konzolu. Konstrukce bez klínů umožňuje kompaktní profil při zachování pevnosti.
    Předmontované delivery Držák a matice jsou dodávány jako jeden celek. Snižuje manipulaci se součástmi a eliminuje riziko ztráty spojovacích prvků na místě.
    Vlastnosti produktu
    ◈ Typ profilu Z-profil se zesílenou stojinou
    ◈ Rozměr nýtované matice M6 · M8 · M10 · M12 (k dispozici vlastní velikosti)
    ◈ Tloušťka materiálu 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Délka nohou 80 · 100 · 120 · 150 · 200 mm (stejné nebo nestejné)
    ◈ Nerezová třída AISI 304 · AISI 316L
    ◈ Povrchová úprava Saténový · Leštěný · Otryskaný perličkami · Mořený
    Referenční nosnost
    Nýtovaná matice M8 (držák 4 mm)
    8,5 kN
    Nýtovaná matice M10 (5 mm držák)
    14,0 kN
    Nýtovaná matice M12 (držák 6 mm)
    18,5 kN
    Nýtovaná matice M10 (316L, 5 mm)
    15,5 kN
    Scénáře aplikací
    Fasády výškových budov s obkladovými panely z mramoru, žuly nebo vápence
    Systémy větraných dešťových zástěn vyžadující odsazenou montáž pro izolační dutiny
    Komerční a institucionální budovy s dýhou z přírodního kamene
    Renovační projekty, kde dochází k výměně nebo modernizaci stávajícího kamenného obkladu
    Pobřežní architektura vyžadující ochranu proti korozi z nerezové oceli 316L
    ◊
    Aplikace kamenného obkladu
    Mramor · Žula · Vápenec
    Instalační a inženýrské poznámky
    Utahovací moment nýtované matice Maximální točivý moment pro nýtovanou matici: M8 18 Nm, M10 35 Nm, M12 55 Nm. Nepřekračujte stanovený utahovací moment, aby nedošlo k otáčení matice nebo stržení závitu.
    Rozhraní substrátu Upevnění konzoly k betonovému nebo ocelovému podkladu pomocí rozpěrných kotev nebo průchozích šroubů. Minimální pevnost podkladu C20/25 pro betonové aplikace.
    Uchycení panelu Kamenný panel upevněný nýtovanou maticí pomocí šroubů z nerezové oceli. Aplikujte směs proti zadření, abyste zabránili zadření závitů z nerezové oceli.
    Termální ubytování Drážkované otvory v noze držáku umožňují pohyb ±6 mm v každém směru. U panelů přesahujících 1800 mm jsou nutné další dilatační spáry.
    Často kladené otázky
    ▸ Jaká je výhoda nýtované matice oproti standardní matici a podložce?
    Nýtovaná matice je trvale připevněna ke konzole, což eliminuje potřebu samostatného umístění matice během instalace. To zabraňuje otáčení nebo pádu matice během utahování šroubů a zajišťuje konzistentní aplikaci krouticího momentu. Nýtovaný spoj také poskytuje bezpečnější kotevní bod, který odolává uvolnění způsobenému vibracemi v průběhu času. U kamenných obkladových systémů se to promítá do zlepšené dlouhodobé bezpečnosti panelů a snížených požadavků na údržbu.
    ▸ Jak je namontována nýtovaná matice na držáku?
    Nýtovaná matice se instaluje z výroby pomocí hydraulického nýtovacího procesu. Tělo matice je vloženo přes přesně vyražený otvor v držáku a deformováno pod řízeným tlakem, aby se vytvořil trvalý mechanický zámek. Tento proces se provádí ve výrobním závodě Jiangsu Aozheng Metal Products Co., Ltd., což zajišťuje konzistentní kvalitu a sladění. Není nutné žádné nýtování na místě.
    ▸ Jaké hmotnosti kamenného panelu může AZZ03 unést?
    AZZ03 podporuje kamenné panely až do 18 kN na konzolu v závislosti na velikosti nýtované matice a tloušťce materiálu. Pro typický žulový panel o rozměrech 1200 x 600 x 30 mm o hmotnosti přibližně 60 kg poskytují čtyři držáky M10 bezpečnostní faktor přesahující 5,0. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje strukturální výpočty a certifikáty zatížení pro každou specifikaci projektu. Společnost dodala držáky AZZ03 pro projekty kamenných fasád ve Spojených státech, Německu, Austrálii, Kanadě a na Středním východě.
    ▸ Lze držák použít s vertikální i horizontální orientací kamenných panelů?
    Ano. Z-profil poskytuje podporu v obou orientacích. U vertikálních panelů se držák montuje přímo na podklad. Pro horizontální vedení panelů lze konzolu otočit o 90 stupňů nebo použít s dalšími podpěrnými úhly. Pozici nýtované matice lze přizpůsobit tak, aby vyhovovala různým umístěním otvorů v panelu. Jiangsu Aozheng Metal Products Co., Ltd. nabízí technickou podporu pro optimalizaci konfigurace držáků pro konkrétní rozložení panelů.
    EN 1090-1 Třída provedení 3 ◈ ISO 9001:2015 ◈ Uchycení nýtovaného ořechu ◈ 2000 tun ročně ◈ Exportováno do 40 zemí
