Gi Cast V Kotevní Kanál S Dlaždicemi

GI Anchor Channel, kotevní kanál z pozinkovaného železa, je kovová součást široce používaná ve stavebních projektech. Je vyrobena z vysoce pevného pozinkovaného železného plechu s antikorozními vlastnostmi a odolností. Hlavní funkcí GI Anchor Channel je poskytnout fixaci a podporu pro různé trubky, kabely atd. Upevněním do stěny nebo podlahy budovy mohou být trubky, kabely atd. účinně upevněny na určených místech, aby se zabránilo jejich pohybu nebo pádu. GI Anchor Channel se také vyznačuje snadnou instalací a kompaktní strukturou.

Získejte cenovou nabídku

Zalitý kotevní systém | Dlaždice integrované

Gi Cast V Kotevní Kanál S Dlaždicemi

Žárově pozinkovaný kanál | Zapuštěné do prefabrikovaného betonu s obkladem | Nastavitelné spojovací body

HDG 60 mikronů Šířka kanálu 20-60 mm Tloušťka dlaždice 10-30 mm Závrtné kotvy 8-16 mm

Gi Cast In Anchor Channel With Tile je prefabrikovaný zapouštěcí systém sestávající z žárově zinkovaného kotevního kanálu, který je v továrně smontován s keramickými nebo kamennými dlaždicemi a tvoří tak kompozitní jednotku. Tento systém je navržen pro integraci do prefabrikovaných betonových panelů tam, kde jsou požadovány hotové povrchy dlaždic na exponované ploše. Žlab je umístěn za vrstvou dlaždice se závrtnými kotvami nebo výztužnými tyčemi zasahujícími do betonu. Po instalaci lze do drážky ze strany dlaždice zasunout nastavitelné šrouby s T-hlavou nebo klínové kotvy pro montáž fasádních konzol, zábradlí, závěsných sloupků nebo mechanických zařízení. Pozinkovaný povlak (minimálně 60 mikronů) poskytuje odolnost proti korozi pro zabudované aplikace, zatímco obklad dlaždic poskytuje architektonický vzhled a ochranu proti povětrnostním vlivům. Typické aplikace zahrnují prefabrikované fasády budov, ostění tunelů s hotovými stěnami a modulární konstrukční systémy vyžadující jak strukturální kotvení, tak estetický povrch.

◆ Tloušťka dlaždice: 10-30 mm | Obklad keramický, kamenný nebo kompozitní

20-60

Rozsah šířky kanálu

8-16

Průměr závrtné kotvy

mikronů

Tloušťka povlaku HDG

10-30

Tloušťka obkladu

Maximální zatížení tahem

Maximální smykové zatížení

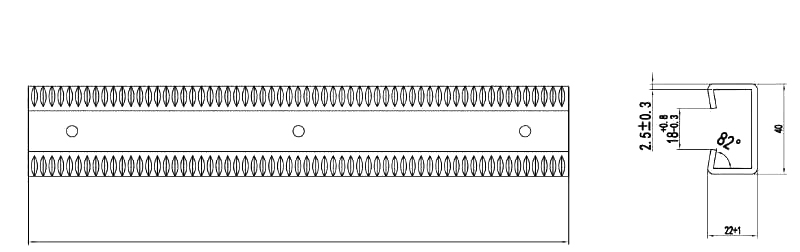

Specifikace kanálu

Materiál Uhlíková ocel S235JR / S355JR

Povrchová úprava Žárově zinkováno, 60-100 mikronů

Profil kanálu C-sekce s vyhrnutými rty

Typ slotu Paralelní T-drážka pro šrouby M8-M16

Kotevní hřeby Žebrované nebo závitové, třída 5,8/8,8

Rozteč čepů 150 / 200 / 300 mm přizpůsobené

Standardní délka 1000 / 2000 / 3000 mm

Funkce integrace dlaždic

▸ Složená jednotka: Žlab a dlaždice jsou z výroby sestaveny do jednoho komponentu pro přesné umístění během lití betonu.

▸ Upevnění dlaždic: Zadní strana kanálu je vybavena drážkami nebo žebry pro lepení na zadní stranu dlaždice.

▸ Ovládání zarovnání: Továrně nastavené umístění dlaždice na kanál zajišťuje konzistentní odkrytí a vzor spár na hotové fasádě.

▸ Lepení betonu: Kotevní hřeby extend minimum 60 mm into concrete for full composite action.

▸ Ochrana hran: Hrany dlaždic mohou být zkoseny nebo zkoseny, aby se zabránilo odštípnutí během přepravy a instalace.

▸ Průvodce spárovací hmotou: Kanál obsahuje spárovací hráz, která zabraňuje pronikání lepidla do drážky během lepení dlaždic.

Referenční nosnost (kanál šíře 40 mm, čepy M12 ve vzdálenosti 200 mm)

Napětí (beton C30/37)

28,5 kN

Smyk (beton C30/37)

18,0 kN

Ohybový moment

1,6 kNm

Únavové napětí (2M cyklů)

12,5 kN

Oblasti použití

Prefabrikované fasádní panely Tunelové hotové obložení Modulární stavební systémy Mostní parapetní spoje Stěny stanice metra Architektonické prefabrikáty Obklady opěrných zdí Stěny potrubí a šachty

Často kladené otázky

Jak zůstane dlaždice připevněna ke kanálu během lití betonu?

Zadní strana kanálu je vyrobena s mechanickými klíčovacími prvky (žebra, důlky nebo perforace), které poskytují adhezní povrch pro lepidlo na lepení dlaždic. Kromě toho je kanál během montáže upevněn v přípravku pro udržení přesné polohy dlaždice. Kombinace lepeného spoje a mechanického zaklínování zajišťuje, že dlaždice zůstane na místě během betonování a vibrací. Jiangsu Aozheng Metal Products Co., Ltd. provádí odtahové zkoušky k ověření pevnosti spojení pro každou kombinaci dlaždic a kanálů.

Může být kanál přístupný po konkrétním umístění pro fixační úpravy?

Ano. Po vytvrzení betonu zůstává drážka přístupná přes povrch dlaždice. Štěrbina je během stavby chráněna pomocí odnímatelných krytek spár nebo pěnových výplní. Po uložení betonu a očištění dlaždice se krytky odstraní a skrz dlaždici do žlabu lze vložit šrouby s T-hlavou nebo klínové kotvy. To umožňuje úpravu spojů po instalaci bez poškození hotového povrchu.

Jaké materiály dlaždic jsou kompatibilní s tímto systémem kotevních žlabů?

Systém pojme keramické dlaždice, porcelán, přírodní kámen (žula, mramor, vápenec) a kompozity z umělého kamene. Tloušťka dlaždic se pohybuje od 10 mm do 30 mm. Hloubka kanálu je upravena tak, aby odpovídala tloušťce dlaždice a požadovanému betonovému krytu. Jiangsu Aozheng Metal Products Co., Ltd. poskytuje technickou podporu pro přizpůsobení rozměrů kanálů konkrétním výběrům dlaždic. Společnost dodává ročně více než 2 000 tun stavebních materiálů na projekty ve Spojených státech, Německu, Austrálii, Kanadě, Jižní Koreji a na Středním východě.

Jak se udržuje ochrana proti korozi na rozhraní dlaždice-kanál?

Žlab je žárově zinkován s minimální tloušťkou 60 mikronů zinkem. Dlaždice se lepí pomocí lepidla inhibujícího korozi, které utěsňuje rozhraní. Pro prostředí s vysokou vlhkostí se po instalaci nanese další tmel po obvodu dlaždice. Pro projekty vyžadující zvýšenou odolnost proti korozi jsou k dispozici také varianty z nerezové oceli (AISI 304/316L). Jiangsu Aozheng Metal Products Co., Ltd. poskytuje doporučení pro třídu koroze na základě podmínek expozice prostředí.
