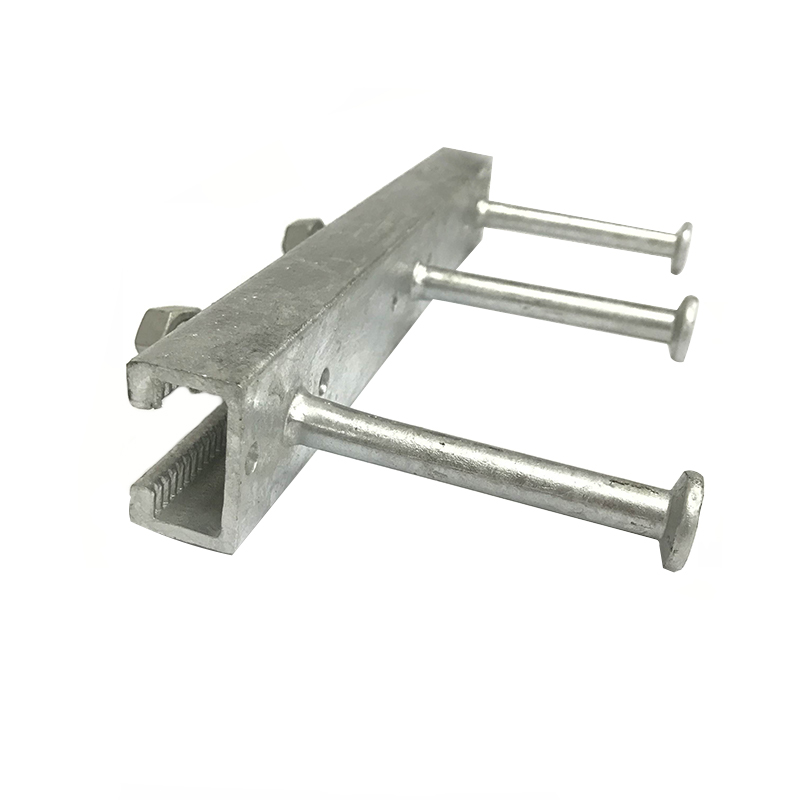

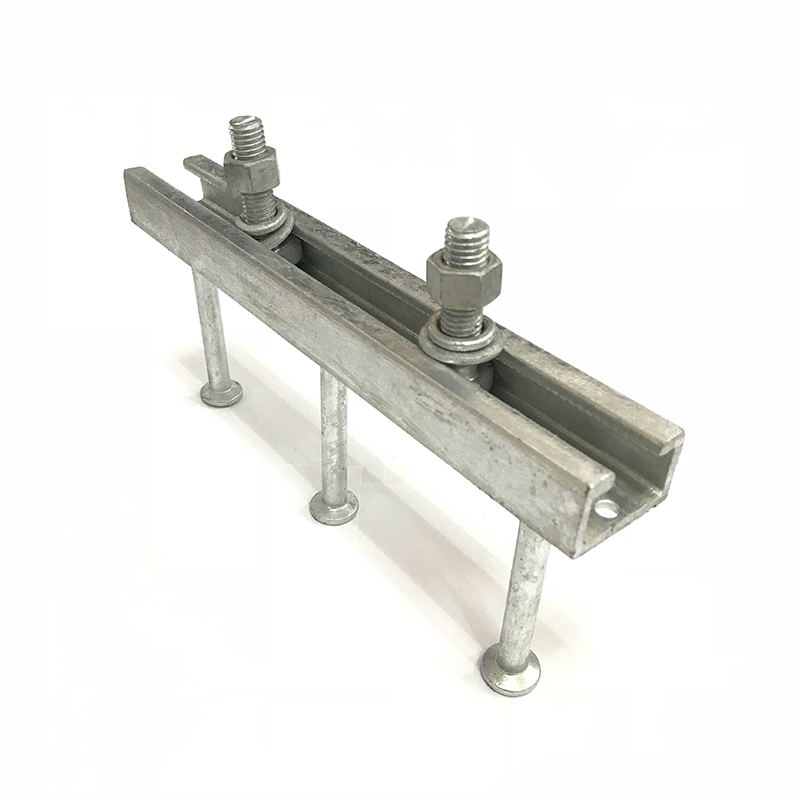

Hot Roll Anchor Channel

Kotevní kanál pro válcování za tepla je důležitý ocelový materiál široce používaný v budovách, mostech, silnicích a dalších stavebních konstrukcích. Vyrábí se procesem válcování za tepla a má vysokou pevnost, vysokou houževnatost a dobrou odolnost proti únavě. Dokáže účinně odolat a rozptýlit napětí a tlak v konstrukci. Kotevní kanálová ocel válcovaná za tepla má jedinečný tvar průřezu a je navržena se speciální kotevní drážkou pro usnadnění těsné integrace s betonem nebo jinými konstrukčními materiály a poskytuje spolehlivé kotevní účinky. Má mechanické vlastnosti a pohodlný konstrukční výkon.

Získejte cenovou nabídku

Předchozí：Svařovací kotevní kanál Další：Chladicí role odlité v kotvě

parametr
Kontaktujte nás

Identifikační hodnoty
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Typ		válcované za tepla	válcované za studena	válcované za tepla	válcované za tepla	válcované za studena	válcované za tepla	válcované za studena	válcované za tepla	válcované za studena	válcované za studena	válcované za studena
Geometrie HALFEN Kanály HTA-CE
Poznámka: dodržujte instalační výšku h _inst

Materiál	ocel
	A4
	HCR
Šrouby		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Vlákna		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	ocel	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometrie
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	ocel	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Technické specifikace a technický průvodce pro kotevní kanál za tepla

Kotevní kanál pro válcování za tepla je za studena tvarovaný ocelový profil ve tvaru C vyrobený procesem vysokoteplotního válcování, navržený tak, aby poskytoval spolehlivý konstrukční spojovací bod uvnitř železobetonových prvků. Na rozdíl od tradičních metod vrtání jsou tyto kanály zalévány přímo do betonu a vytvářejí tak zapuštěnou upevňovací plochu. Proces válcování za tepla zajišťuje homogenní strukturu zrna v celém ocelovém profilu, což výrazně zlepšuje mechanickou únosnost a únavovou odolnost kanálu. Tento produkt slouží jako primární rozhraní pro těžké upevnění obvodových stěn, vodících kolejnic výtahů a mechanických pomocných podpěr ve velkých infrastrukturních projektech.

Základní technické výhody

Strukturální integrita: Proces válcování za tepla eliminuje vnitřní pnutí a poskytuje konzistentní tloušťku materiálu, což umožňuje vysoké podélné a příčné zatížení.
Výkon dynamického zatížení: Navrženo tak, aby odolalo seismickým aktivitám a vysokofrekvenčním vibracím, díky čemuž je vhodné pro dopravní infrastrukturu a průmyslová zařízení.
Nedestruktivní integrace: Odstraněním potřeby vrtání po instalaci zachovává kanál integritu výztužných tyčí do betonu a zabraňuje vzniku mikrotrhlin v podkladu.
Odolnost proti korozi: Obvykle se povrchově upravuje žárovým zinkováním (HDG) na minimální tloušťku 50-80 mikronů, což zajišťuje dlouhodobou odolnost ve vnějším nebo vlhkém prostředí.

Klíčové vlastnosti produktu

Funkce	Specifikace / Detail
Stupeň materiálu	Uhlíková ocel (S235JR nebo S355J2) nebo nerezová ocel (A4/316)
Výrobní proces	Ocelový profil válcovaný za tepla s přivařenými T-šrouby nebo I-kotvami
Směr zatížení	Schopný přenášet tahové a příčné smykové zatížení
Typ instalace	Zalité na místě s pěnovým plnivem, aby se zabránilo vniknutí betonu
Rozsah nastavení	Plynulé podélné nastavení podél osy kanálu

Primární aplikační scénáře

Systémy záclonových stěn: Upevnění hliníkových nebo kamenných fasádních konzol k okraji betonových podlahových desek.
Instalace výtahu a eskalátoru: Upevnění držáků vodicích kolejnic a těžkých strojů ve výtahové šachtě.
Tunelové a mostní inženýrství: Podpůrné systémy trolejového vedení, potrubí a ventilační zařízení.
Stavba průmyslového závodu: Montáž jeřábových kolejnic a těžkých trubkových regálů na železobetonové pilíře.

Instalační a bezpečnostní protokoly

Umístění a upevnění

Kotevní kanály musí být před betonáží bezpečně připevněny k bednění nebo armovací kleci pomocí hřebíků nebo vázacích drátů. Je důležité zajistit, aby čelo kanálu bylo v jedné rovině s finálním betonovým povrchem, aby bylo možné správně vložit T-šroub.

Použití T-Bolt

Používejte pouze odpovídající T-šrouby určené pro konkrétní velikost profilu kanálu. Zajistěte, aby byl T-šroub po vložení otočen o 90 stupňů a utažen výrobcem stanoveným momentem, aby bylo dosaženo plné nosnosti.

Skladování a manipulace

Kanály by měly být skladovány v suchém, větraném prostředí, aby se zabránilo oxidaci povrchu před litím. Během přepravy se vyhněte mechanickým nárazům, které by mohly deformovat břity kanálu, protože by to bránilo hladkému pohybu upevňovacích šroubů.
